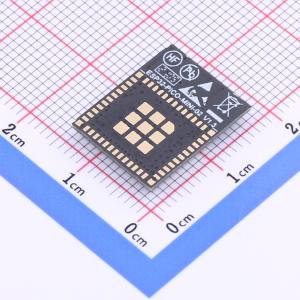

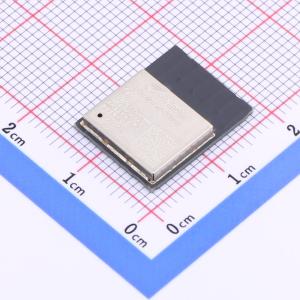

ESP32-PICO-MINI-02-N8R2
不带固件 2.4GHz Wi-Fi+蓝牙+低功耗蓝牙模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是通用型Wi-Fi + 蓝牙 + 低功耗蓝牙MCU模组，基于系统级封装(SIP)，内封8MB SPI flash，2MB SPI PSRAM和40MHz晶振等外围器件。该模组功能强大、尺寸小巧，适用各类物联网应用场景，如智能家居、智能楼宇，消费电子，工业控制，包括智能音箱、语音玩具、智能网关、以太网等应用。采用的芯片具有可扩展、自适应的特点。两个CPU核可以被单独控制
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-PICO-MINI-02-N8R2
- 商品编号
- C2980306
- 商品封装
- SMD-53P,16.6x13.2mm
- 包装方式
- 编带
- 商品毛重
- 1.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32芯片 | |
| 支持协议 | Bluetooth4.2 | |
| 接口类型 | I2C；SPI；UART；I2S | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 19.5dBm | |
| 工作电压 | 3V~3.6V | |
| 接收电流 | 111mA | |
| 发送电流 | 368mA | |
| 接收灵敏度 | -97dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
ESP32-PICO-MINI-02和ESP32-PICO-MINI-02U是通用型Wi-Fi + 蓝牙 + 低功耗蓝牙MCU模组，基于系统级封装(SIP) ESP32-PICO-V3-02，内封8MB SPI flash，2MB SPI PSRAM和40MHz晶振等外围器件。该模组功能强大、尺寸小巧，适用各类物联网应用场景，如智能家居、智能楼宇，消费电子，工业控制，包括智能音箱、语音玩具、智能网关、以太网等应用。ESP32-PICO-MINI-02采用的是PCB板载天线，ESP32-PICO-MINI-02U采用连接器连接外部天线。ESP32-PICO-MINI-02和ESP32-PICO-MINI-02U采用的芯片是ESP32系列的ESP32-PICO-V3-02。ESP32-PICO-V3-02芯片具有可扩展、自适应的特点。两个CPU核可以被单独控制。CPU时钟频率的调节范围为80MHz到240MHz。用户可以关闭CPU的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。ESP32-PICO-V3-02还集成了丰富的外设，包括SD卡接口、电容式触摸传感器、ADC、DAC、双线汽车接口、以太网接口、高速SPI、UART、I2S和I2C等。
商品特性
- 内置ESP32-PICO-V3-02芯片，Xtensa双核32位LX6微处理器，支持高达240MHz的时钟频率，448KB ROM，520KB SRAM，16KB RTC SRAM，8MB SPI flash，2MB SPI PSRAM
- 外设包括SD卡、UART、SPI、SDIO、I2C、LED PWM、电机PWM、I2S、IR、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC、TWAI（兼容ISO11898-1，即CAN规范2.0）、以太网接口
- 模组集成40MHz晶振
- 天线选型：ESP32-PICO-MINI-02采用板载PCB天线，ESP32-PICO-MINI-02U通过连接器连接外部天线
- Wi-Fi支持802.11b/g/n，802.11n模式下数据速率高达150Mbps，支持A-MPDU和A-MSDU聚合，0.4微秒保护间隔，工作信道中心频率范围：2412~2484MHz
- 工作电压/供电电压：3.0~3.6V，工作环境温度：-40~85℃
- RF认证：ESP32-PICO-MINI-02证书和ESP32-PICO-MINI-02U证书，环保认证：RoHS/REACH
- 蓝牙v4.2 BR/EDR和低功耗蓝牙标准，Class-1、class-2和class-3发射器，AFH CVSD和SBC
- 可靠性测试：HTOL/HTSL/uHAST/TCT/ESD
应用领域
- 通用低功耗IoT传感器集线器
- 通用低功耗IoT数据记录器
- 摄像头视频流传输
- 语音识别
- 智能家居控制板
