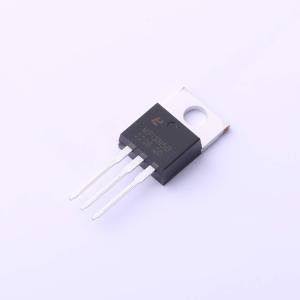

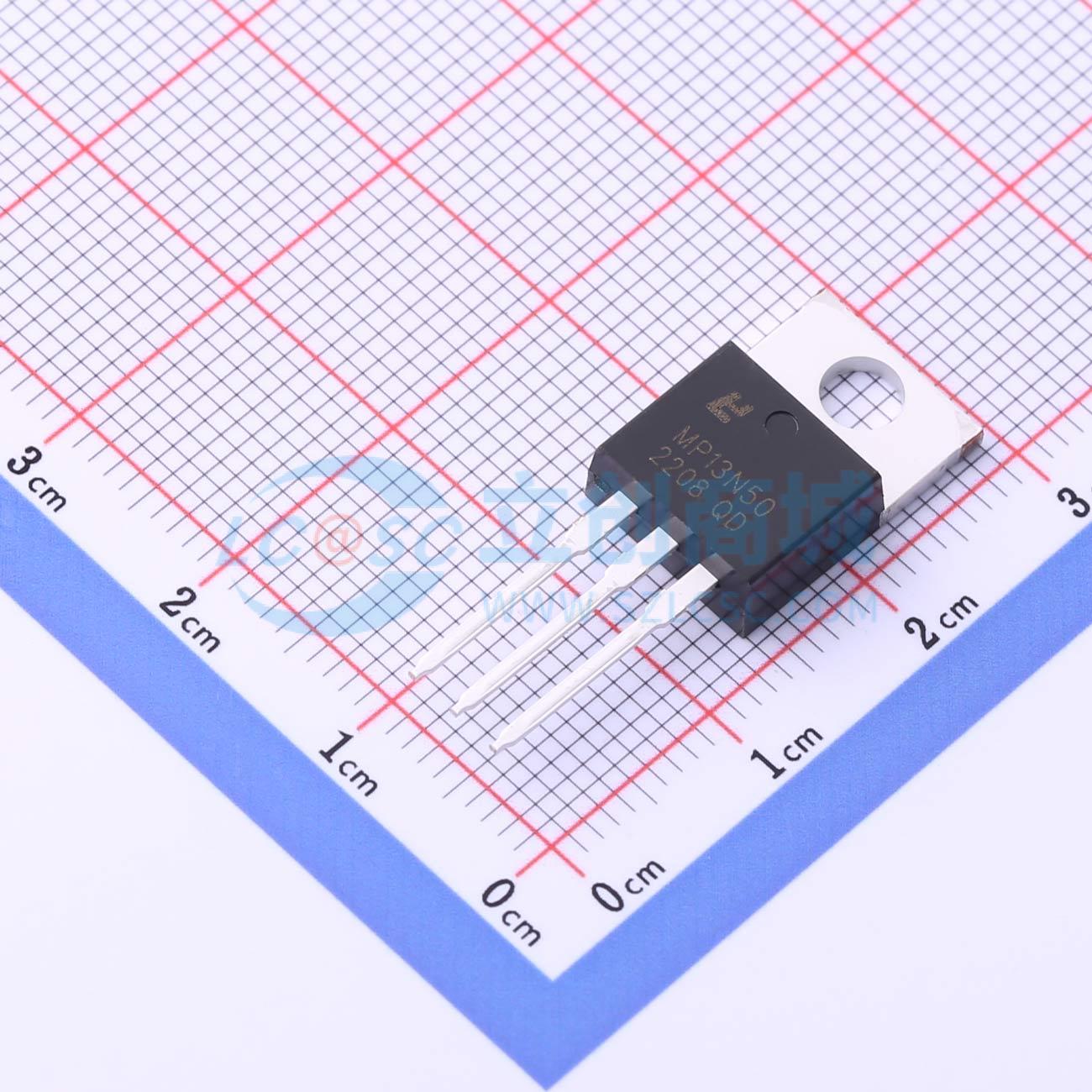

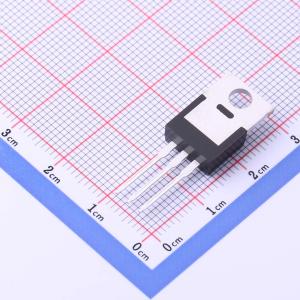

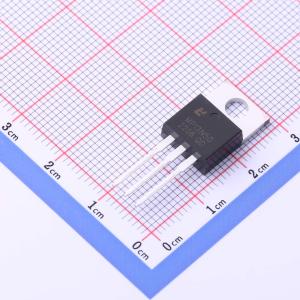

MP13N50
1个N沟道 耐压:500V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP13N50PF采用先进的技术和设计，可提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MP13N50
- 商品编号
- C2980291
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 500mΩ@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 40nC | |
| 输入电容(Ciss) | 2.315nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 190pF |
商品特性
- 低栅-漏电荷，降低开关损耗
- 全面表征电容特性，包括有效C_OSS（输出电容），简化设计
- 全面表征雪崩电压和电流
应用领域
- 高频DC-DC转换器
- 电机控制
- 不间断电源
