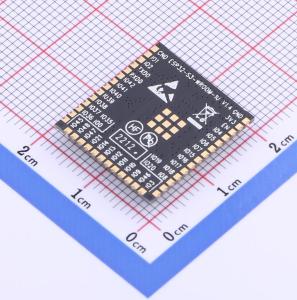

ESP32-S3-WROOM-1U-N16

ESP32-S3-WROOM-1和ESP32-S3-WROOM-1U是两款通用型Wi-Fi + 低功耗蓝牙MCU模组，搭载ESP32-S3系列芯片。除具有丰富的外设接口外，模组还拥有强大的神经网络运算能力和信号处理能力，适用于AIoT领域的多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。ESP32-S3-WROOM-1采用PCB板载天线，ESP32-S3-WROOM-1U采用连接器连接外部天线。两款模组均有多种型号可供选择。其中，ESP32-S3-WROOM-1-H4和ESP32-S3-WROOM-1U-H4的工作环境温度为 -40~105°C，内置ESP32-S3R8和ESP32-S3R16V的模组工作环境温度为 -40~65°C，其他型号的工作环境温度均为 -40~85°C。针对PB和R16V系列模组（内置OctalSPI/PSRAM），若开启PSRAM ECC功能，模组最大环境温度可以提高到85°C，但PSRAM的可用容量将减少1/16。两款模组采用的是ESP32-S3系列芯片，该芯片搭载Xtensa 32位LX7双核处理器（支持单精度浮点运算单元），工作频率高达240MHz。CPU电源可被关闭，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。ESP32-S3集成了丰富的外设，包括模组接口：SPI、LCD、Camera接口、UART、I2C、I2S、红外遥控、脉冲计数器、LEDPWM、USB Serial/JTAG控制器、MCPWM、SDIO host、GDMA、TWA控制器（兼容ISO11898-1）、ADC、触摸传感器、温度传感器、定时器和看门狗，和多达45个GPIO。此外，ESP32-S3还有一个全速USB 2.0 On-The-Go(OTG)接口用于USB通信。

• 内置ESP32-S3系列芯片，Xtensa双核32位LX7微处理器（支持单精度浮点运算单元），支持高达240MHz的时钟频率，384KB ROM，512KB SRAM，16KB TC SRAM，最大16MB PSRAM
• Wi-Fi：802.11b/g/n，802.11n模式下数据速率高达150Mbps，帧聚合（TX/RX A-MPDU，TX/RX A-MSDU），0.4μs保护间隔，工作信道中心频率范围：2412~2484MHz
• 蓝牙：低功耗蓝牙（Bluetooth LE），支持Bluetooth 5、Bluetooth mesh，速率支持125Kbps、500Kbps、1Mbps、2Mbps，广播扩展，多广播，信道选择（Channel Selection Algorithm #2），Wi-Fi与蓝牙共存，共用同一个天线
• 外设：GPIO、SPI、LCD、Camera接口、UART、I2C、I2S、红外遥控、脉冲计数器、LEDPWM、全速USB 2.0 OTG、USB Serial/JTAG控制器、MCPWM、SDIO主机接口、GDMA、TWAP控制器（兼容ISO11898-1）、ADC、触摸传感器、温度传感器、定时器和看门狗
• 40MHz集成晶振，最大16MB Quad SPI flash
• 天线选型：板载PCB天线（ESP32-S3-WROOM-1），通过连接器连接外部天线（ESP32-S3-WROOM-1U）
• 工作电压/供电电压：3.0~3.6V，-65°C版模组工作环境温度：-40~65°C，-85°C版模组工作环境温度：-40~85°C，-105°C版模组工作环境温度：-40~105°C
• RF认证：见证证，环保认证：RoHS/REACH
• 测试：HTOL/HTSL/uHAST/TCT/ESD

• 通用低功耗IoT传感器集线器
• 智慧楼宇
• 通用低功耗IoT数据记录器
• 工业自动化
• 摄像头视频流传输
