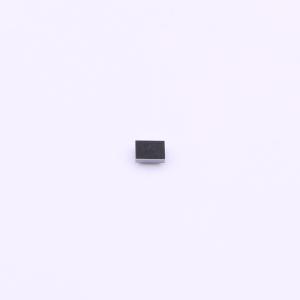

温馨提醒：图片仅供参考，商品以实物为准
BCT3253EGG-TR
用于照明的三通道灌电流RGB LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一个三通道电流吸收式RGB LED驱动器。每个通道可以通过I²C接口独立编程，并可以配置多达256个恒定电流水平。通过同步时钟功能，可以实现三个通道的组合操作。可用于为便携式设备打造超过6700万种颜色的惊人照明效果。内置内部RAM，RGB照明效果可以独立运行，可节省系统（CPU/MCU/AP）资源。小于2μA的关断电流有效延长电池使用时间，是无铅环保产品，温度范围为 -40℃至 +85℃。采用微小的12引脚1.56×1.26 WCSP封装，厚度为0.65mm。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT3253EGG-TR
- 商品编号
- C2961994
- 商品封装
- WLCSP-12
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | -200mV~7V | |
| 开关频率 | - | |
| 通道数 | 3 | |
| 输出电流 | 63.75mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5% |
商品概述
BCT3253是一款三通道电流沉RGB LED驱动器。每个通道可以通过I2C接口独立编程，并可配置多达256级恒定电流。通过同步时钟功能，三个通道可以联合操作。它可用于为便携式设备制作超过6700万种颜色的惊人照明效果。内置内部RAM使得RGB照明效果可以独立运行，从而节省系统（CPU/MCU/AP）资源。小于2 μA的关机电流有效延长了电池使用时间。BCT3253是无铅且环保的，工作温度范围为-40°C至+85°C。它提供了一个小巧的12引脚1.56 x 1.26 WCSP封装，厚度为0.65毫米。
商品特性
- 高速 I2C 接口，400kHz（从机地址可切换）
- 内置 3 路 LED 驱动电路（最大电流可选：63.75 / 31.875 / 25.50 / 12.75mA）
- 每个通道具有 256 级，通过 I2C 接口编程
- 内置 POR（上电复位）功能
- 共阳极 LED 连接
- 可直接替代 Panasonic AN32059
- 12 引脚 1.6 x 1.2 WCSP 封装
应用领域
- 手机
- MP3/MP4/CD/媒体播放器
- RGB LED驱动器
- LED状态指示灯
