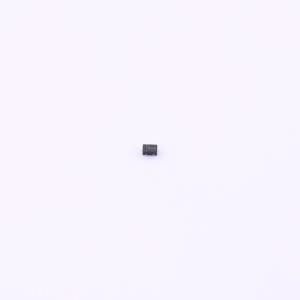

温馨提醒：图片仅供参考，商品以实物为准

BCT0501ELQ-TR

双向ESD 5V截止峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT0501是一款双向瞬态电压抑制器，旨在保护敏感电子元件免受静电放电影响。根据IEC61000 - 4 - 2标准，它可提供高达30 kV（接触和空气）的静电放电（ESD）保护；根据IEC61000 - 4 - 5标准，能承受高达7A（8/20μs）的峰值脉冲电流。BCT0501采用DFN1006封装。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT0501ELQ-TR
商品编号: C2962002
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

BCT0501是一款双向瞬态电压抑制器，旨在保护敏感电子元件免受静电放电影响。根据IEC61000 - 4 - 2标准，它可提供高达30 kV（接触和空气）的静电放电（ESD）保护；根据IEC61000 - 4 - 5标准，能承受高达7A（8/20μs）的峰值脉冲电流。 BCT0501采用DFN1006封装。

商品特性

根据IEC 61000 - 4 - 2标准，为高速数据线提供瞬态保护（ESD）：±30 kV（接触和空气）
符合IEC 61000 - 4 - 5标准（浪涌）：7A（8/20μs）
低泄漏电流（<100 nA）
低钳位电压
低工作电压：5.0V
快速响应的固态硅雪崩技术

应用领域

手机
移动互联网设备（MID）
数码相机
平板电脑（PAD）
便携式设备
电源

数据手册PDF

放大查看下载PDF

优惠活动

8折

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	12.5V
	峰值脉冲电流(Ipp)	7A@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	100nA
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	16pF
