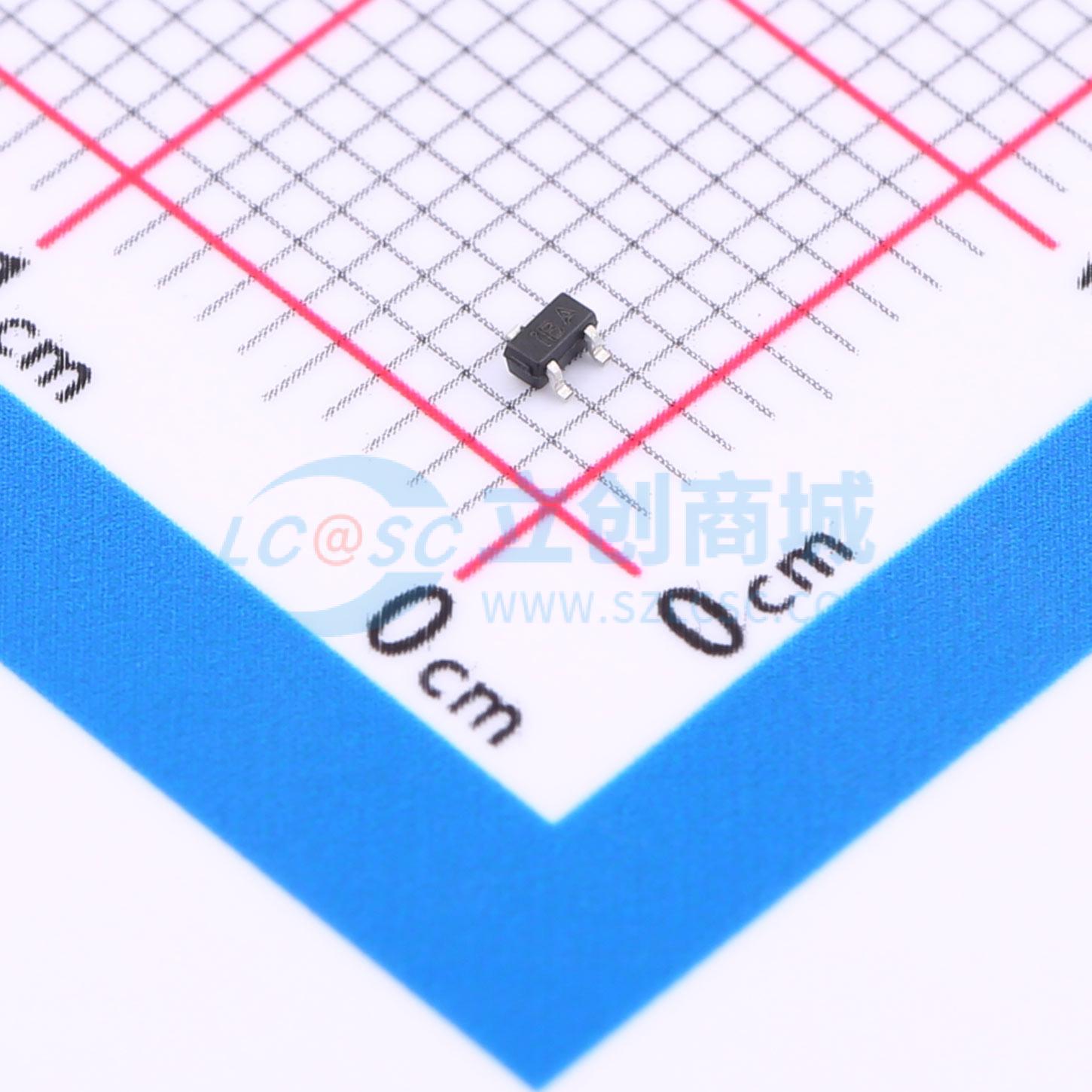

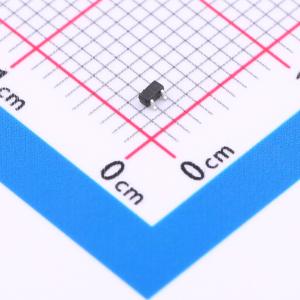

温馨提醒：图片仅供参考，商品以实物为准

BCT0502EUR-TR

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这款TVS二极管专为保护连接到高速数据和传输线路的敏感元件而设计，可防止其受到由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。BCT0502的典型电容仅为0.50pF（引脚1至2）。这意味着它可用于工作频率超过3GHz的电路，且信号衰减极小。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（4级，空气放电±18kV，接触放电±12kV）。每个器件可配置为保护1条双向线路或两条单向线路。这些器件采用小型SOT - 523封装，且为无铅产品。它们专为电路板空间有限的应用而设计。小尺寸、低电容和高水平的ESD保护相结合，使其成为诸如HDMI、MDDI、天线电路、自动测试设备、USB 2.0/3.0和Infiniband电路等应用的灵活解决方案。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT0502EUR-TR
商品编号: C2962003
商品封装: SOT-523
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

这款TVS二极管专为保护连接到高速数据和传输线路的敏感元件而设计，可防止其受到由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 BCT0502的典型电容仅为0.50pF（引脚1至2）。这意味着它可用于工作频率超过3GHz的电路，且信号衰减极小。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（4级，空气放电±18kV，接触放电±12kV）。每个器件可配置为保护1条双向线路或两条单向线路。这些器件采用小型SOT - 523封装，且为无铅产品。它们专为电路板空间有限的应用而设计。小尺寸、低电容和高水平的ESD保护相结合，使其成为诸如HDMI、MDDI、天线电路、自动测试设备、USB 2.0/3.0和Infiniband电路等应用的灵活解决方案。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准，为高速数据线提供瞬态保护，空气放电±18kV，接触放电±12kV；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）；符合IEC 61000 - 4 - 5（浪涌）标准，5A（8/20μs），可保护多达两条输入/输出线路
低电容（<1pF）
在>3.0 GHz频率下无插入损耗
低外形（<1mm）
低泄漏电流和钳位电压
低工作电压：5.0V
固态硅雪崩技术，SOT - 523封装，包装形式：卷带包装

应用领域

移动显示数字接口（MDDI）
USB 2.0/USB 3.0
砷化镓光电探测器保护
HBT功率放大器保护
Infiniband收发器保护

数据手册PDF

放大查看下载PDF

优惠活动

8折

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF；1.2pF
