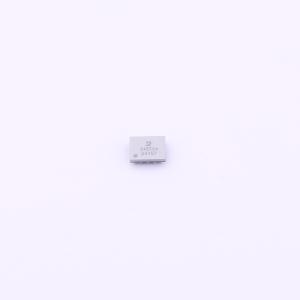

BCT24157LEBP-TR

BCT24157L是一款高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成了1MHz同步降压PWM控制器和功率MOSFET，有效地降低了充电的功率损耗。 BCT24157L充电流程包括涓流，恒流和恒压三个阶段。充电恒压可设定，精度在+/- 1%范围内，恒流充电电流最大可达1.5A。芯片自动控制充电的流程。BCT24157L包括四个环路：分别精确控制充电电流，恒压电压，以及VBUS电压和芯片结温。BCT24157L的充电终止电流可设定。当充电电流减小到设定设阈值时，BCT24157L可输出充电完成指示。这些设定可通过I²C来配置。 BCT24157L内置全面的保护电路：24V的VBUS管脚直流耐压；VBUS管脚6.2V OVP保护功能；充电时的最低输入电压保护功能；电池OVP保护功能；防电流反灌功能；根据芯片温度自动调节充电电流功能。 BCT24157L是一款高效率、高集成度的同步开关式充电芯片，在4~6.2V的VBUS输入范围内，为单节锂离子或锂聚合物电池提供最大1.5A的快速充电。BCT24157L包含完整的三段式充电流程，恒流充电电流可设定为300 - 1500mA，终止电流门限可设定为100 - 400mA。BCT24157L内置VBUS，VBAT过压保护，自适应温度保护，有效地保护芯片在异常工作状况下不被损坏。同时集成了VBUS欠压锁定、SLEEP MODE、VBUS电压动态功率管理等功能，确保充电过程的顺利完成。

• 开关充电，相比线性充电，效率更高，充电更快，可提供最大1.5A的充电电流
• 高效率1MHz同步降压PWM控制器，占空比最高达100%
• VBUS引脚最高直流耐压24V
• VBUS最大工作电压6.2V
• 效率高达90%
• 支持快速I²C接口规范，通过I²C接口可以调整相关充电参数
• 高精度电压和电流调制，充电电压精度：±0.5% (25℃)，±1% (0℃ - 125℃)，充电电流精度：±5%
• 集成了功率管，可实现高达1.5A的充电功能
• 充电状态指示
• AIC（自动输入电流管理）技术，可设定VBUS端的最低电压4.3/4.4/4.5/4.6V，自适应匹配USB或输出功率较小的适配器
• 具有温度自适应功能，根据温度自动调节充电电流
• 充电电流软启动，防止VBUS浪涌电流
• 具有防电流反灌功能，防止电流从电池反灌至VBUS
• 5V，700mA的升压模式，用于USB OTG功能
• WLCSP - 20L封装

• 手机
• 智能手机
• PDA
• 充电宝
• 平板电脑
• 便携式媒体播放器
• 游戏机
• 数码相机
