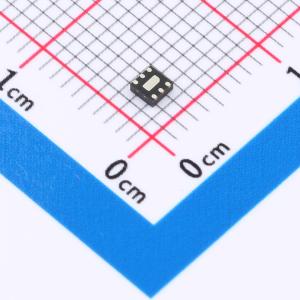

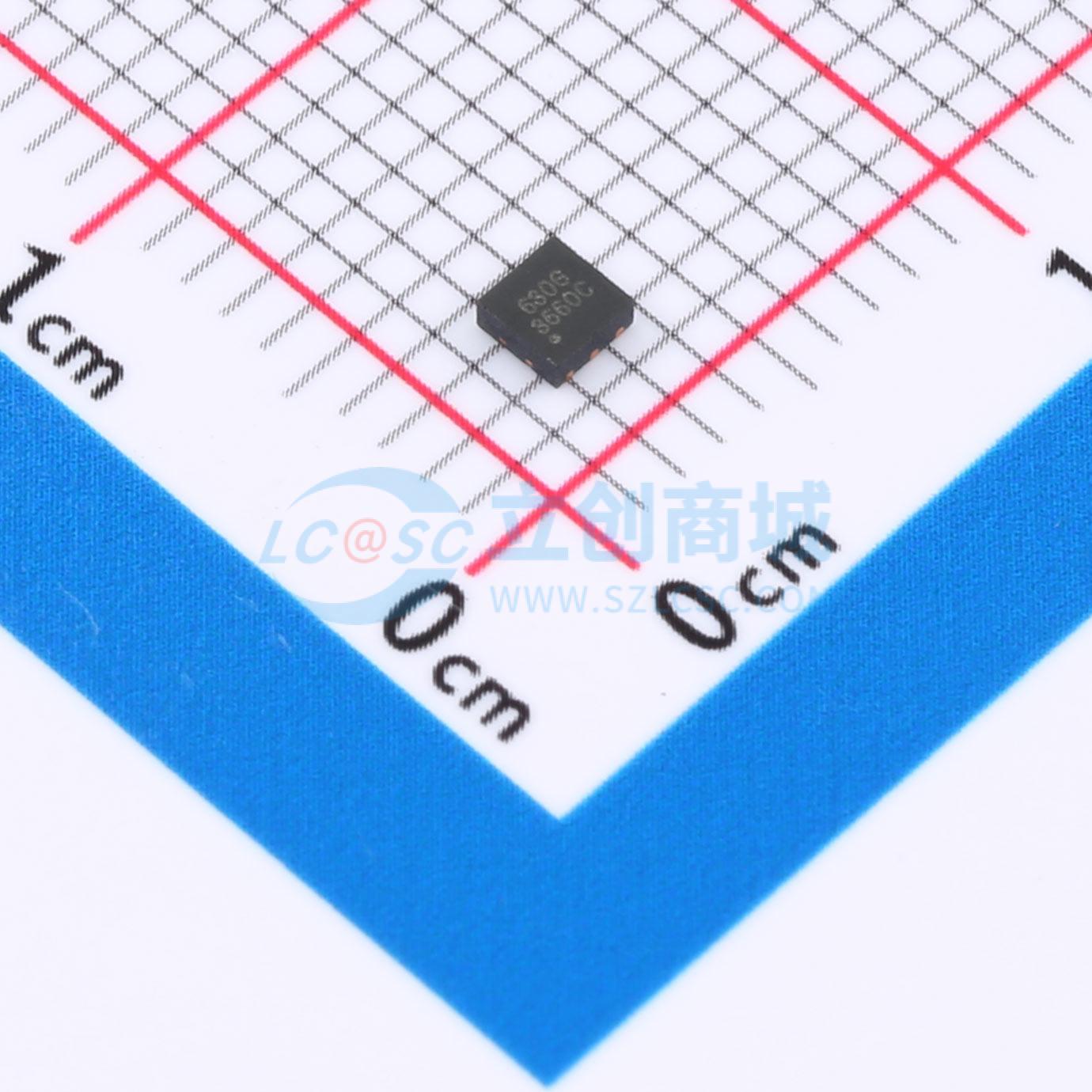

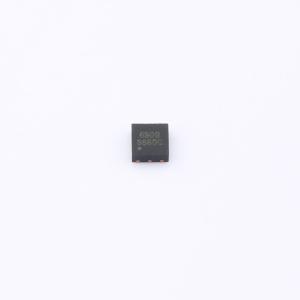

温馨提醒：图片仅供参考，商品以实物为准

BCT3660CELT-TR

高亮度、大电流、高效率LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款升压转换器，可驱动7串2并共14个LED。它以600kHz的固定开关频率运行，以减少输出纹波和电磁干扰，提高转换效率，并允许使用小型外部组件。在运行期间，可以通过CTRL引脚进行调光控制。该器件集成了LED开路保护功能，可在LED开路的情况下禁用，以防止输出超过绝对最大额定值
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT3660CELT-TR
商品编号: C2961996
商品封装: WDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

BCT3660C是一款升压转换器，可驱动7串2并共14颗LED。它以600kHz的固定开关频率运行，以减少输出纹波和电磁干扰（EMI），提高转换效率，并允许使用小型外部元件。在运行期间，可通过CTRL引脚进行调光控制。该器件集成了LED开路保护功能，在LED开路情况下，会禁用BCT3660C，以防止输出超过绝对最大额定值。BCT3660C采用节省空间的2mm×2mm 6引脚DFN封装，工作温度范围为-40℃至85℃。

商品特性

输入电压范围：3.0V至5.5V
28V LED开路保护，适用于最多7颗串联LED
最大电流：50mA
电流精度：<±3%
PWM亮度调光（最小占空比0.8%）
过流/过压保护
浪涌电流保护
效率高达90%
符合RoHS标准，采用100%无铅DFN2x2-6封装

应用领域

手机
超移动设备
便携式媒体播放器
个人数字助理（PDA）
GPS接收器

数据手册PDF

放大查看下载PDF

优惠活动

8折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~5.5V
	开关频率	600kHz
	通道数	1
	输出电流	50mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
