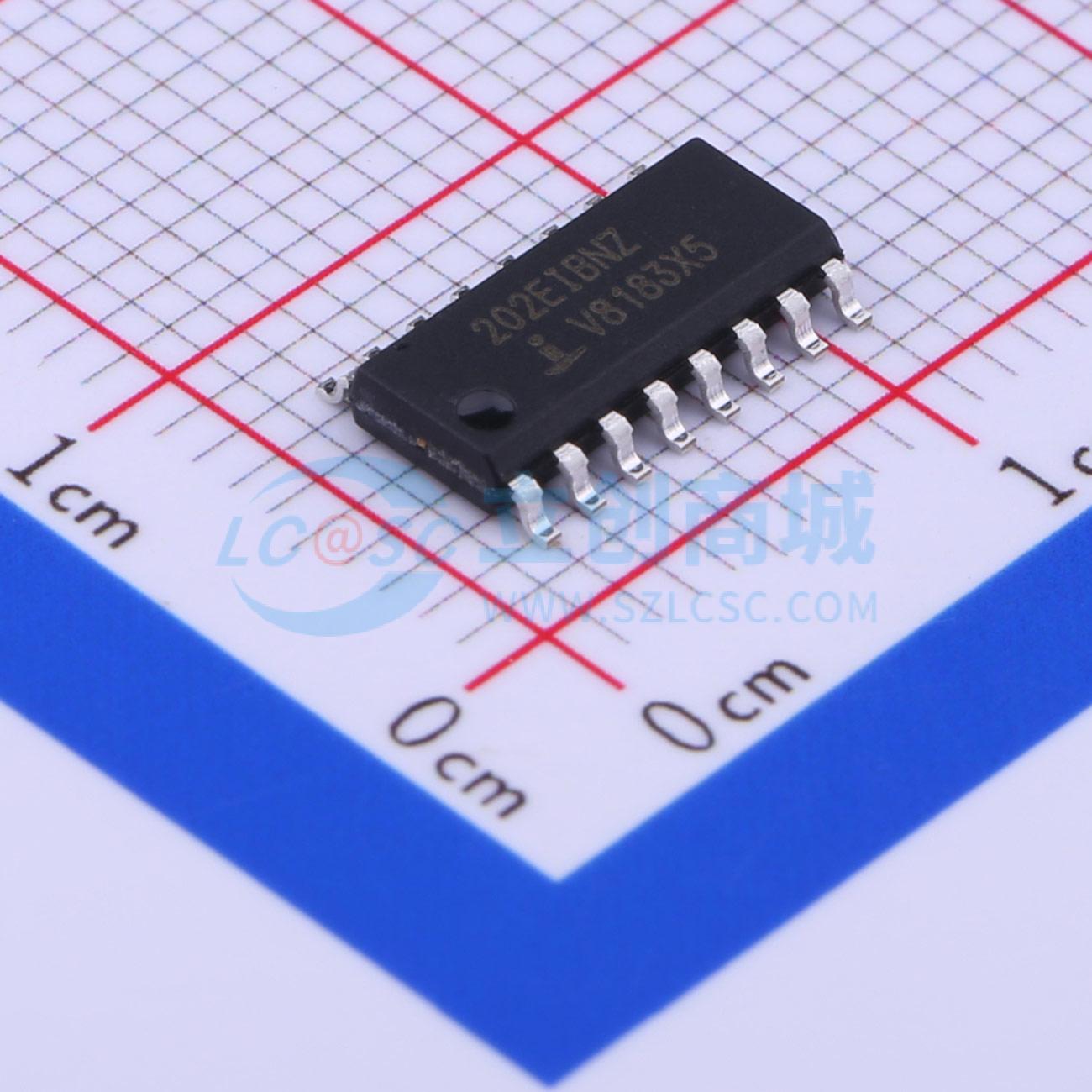

HIN202EIBNZ-T

HIN202E、HIN206E、HIN207E、HIN208E、HIN211E、HIN213E、HIN232E 系列 RS - 232 发送器/接收器接口电路符合所有 EIA 高速 RS - 232E 和 V.28 规范，特别适用于无法提供 ±12V 电源的应用场景。重新设计的发送器电路提高了数据速率和转换速率，使其适用于 ISDN 和高速调制解调器。发送器输出和接收器输入具备 ±15kV ESD（静电放电）保护。它们仅需一个 +5V 电源，并集成了片上电荷泵电压转换器，可从 5V 电源生成 +10V 和 -10V 电源。该系列器件提供多种高速 RS - 232 发送器/接收器组合，以满足不同应用需求。 HIN206E、HIN211E 和 HIN213E 具备低功耗关断模式，可在电池供电应用中节省能源。此外，HIN213E 在关断模式下提供两个有源接收器，便于实现“唤醒”功能。 驱动器具有真正的 TTL/CMOS 输入兼容性、转换速率受限输出和 300Ω 断电源阻抗。接收器可处理高达 ±30V 的输入，输入阻抗为 3kΩ 至 7kΩ。接收器还具备迟滞特性，可显著提高抗噪能力。 HIN2XXE 系列高速 RS - 232 发送器/接收器由单个 +5V 电源供电，功耗低，符合所有 EIA RS232C 和 V.28 规范。该电路分为三个部分：电荷泵、发送器和接收器。

• 无铅加退火处理（符合 RoHS 标准）
• 高速 ISDN 兼容：230kbits/s
• RS - 232 I/O 引脚具备 ±15kV ESD 保护（IEC61000）
• 符合所有 RS - 232E 和 V.28 规范
• 仅需 0.1μF 或更大的外部电容
• 关断模式下两个接收器保持有源（HIN213E）
• 仅需单个 +5V 电源
• 片上电压倍增器/反相器
• 低功耗（典型值）：5mA
• 低功耗关断功能（典型值）：1μA
• 三态 TTL/CMOS 接收器输出
• 多个驱动器：
  • +5V 输入时 ±10V 输出摆幅
  • 300Ω 断电源阻抗
  • 输出电流限制
  • TTL/CMOS 兼容
• 多个接收器：
  • ±30V 输入电压范围
  • 3kΩ 至 7kΩ 输入阻抗
  • 0.5V 迟滞以提高抗噪能力

• 任何需要高速 RS - 232 通信端口的系统
• 计算机：便携式、大型机、笔记本电脑
• 外设：打印机和终端
• 仪器仪表、UPS
• 调制解调器、ISDN 终端适配器
