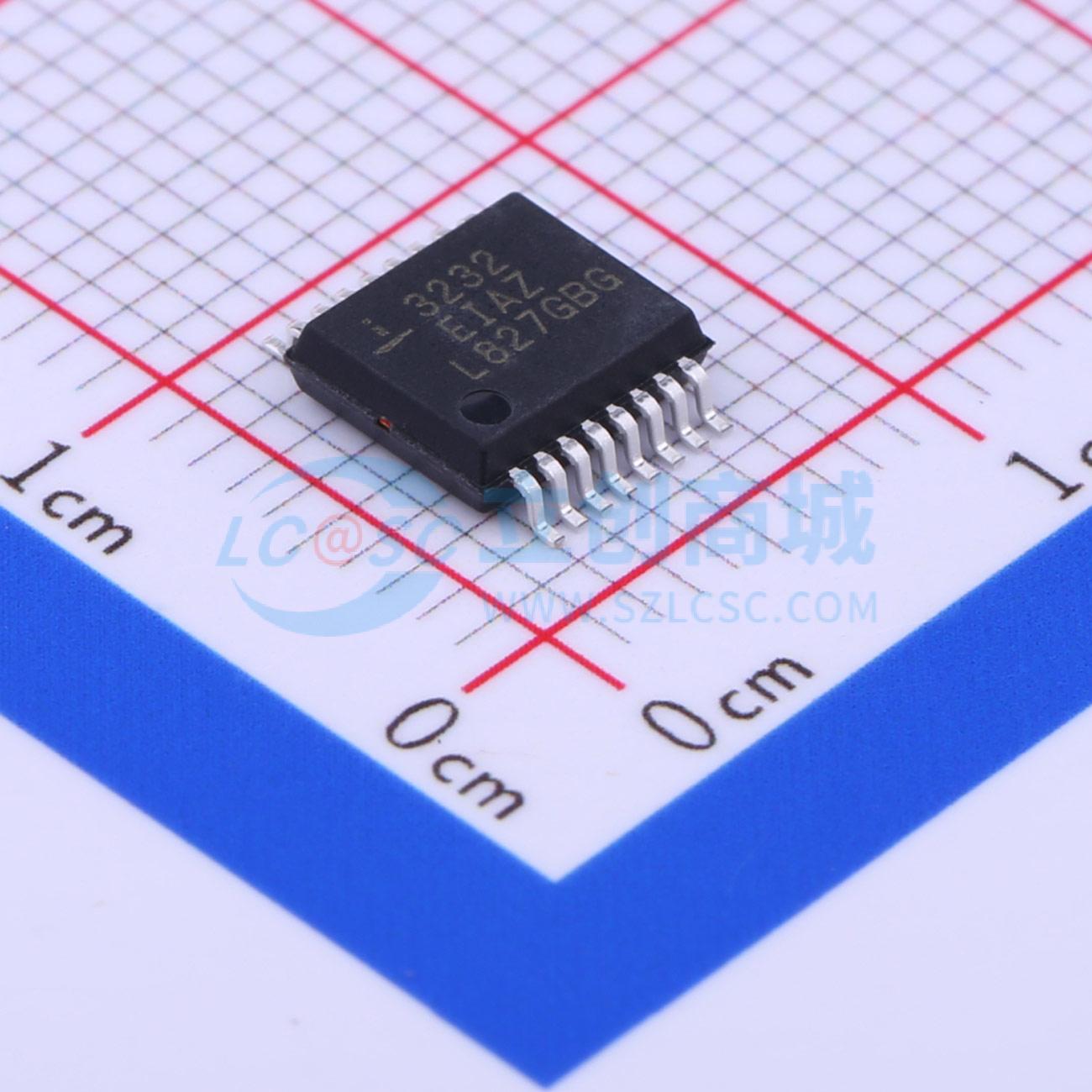

温馨提醒：图片仅供参考，商品以实物为准

ICL3232EIAZ-T

±15kVESD保护，+3V至+5.5V，1uA，250kbps，RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有ESD保护功能的低功耗RS-232收发器，支持3.0V到5.5V电源，数据速率高达250kbps。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL3232EIAZ-T
商品编号: C357814
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.442克(g)

商品参数

商品概述

ICL3221E、ICL3222E、ICL3223E、ICL3232E、ICL3241E和ICL3243E是3.0V至5.5V供电的RS - 232收发器，即使在VCC = 3.0V时，也能满足EIA/TIA - 232和V.28/V.24规范。此外，它们在发射器输出和接收器输入（RS - 232引脚）上提供±15kV ESD保护（IEC61000 - 4 - 2气隙和人体模型）。目标应用是笔记本电脑和平板电脑，其中低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵，结合手动和自动掉电功能（ICL3232E除外），可将待机电源电流降至1μA的涓流。小尺寸封装和使用小容量、低数值的电容器可节省电路板空间。在最坏负载条件下，可确保数据速率大于250kbps。该系列产品与仅3.3V系统、3.3V和5.0V混合系统以及仅5.0V系统完全兼容。 ICL324XE是3驱动器、5接收器设备，提供适用于笔记本电脑或平板电脑的完整串行端口。这两款设备还包括用于“唤醒”功能的同相始终激活接收器。 ICL3221E、ICL3223E和ICL3243E具有自动掉电功能，可关闭片上电源和驱动器电路。当连接的外围设备关闭或RS - 232电缆被移除时，会发生掉电，无需更改硬件或操作系统即可自动节省系统电源。当任何接收器输入施加有效的RS - 232电压时，这些设备会再次上电。

商品特性

RS - 232 I/O引脚ESD保护至±15kV（IEC61000）
可直接替代MAX3221E、MAX3222E、MAX3223E、MAX3232E、MAX3241E、MAX3243E和SP3243E
ICL3221E是5V MAX221E的低功耗、引脚兼容升级版
ICL3222E是5V MAX242E和SP312E的低功耗、引脚兼容升级版
ICL3232E是HIN232E、ICL232和引脚兼容竞争设备的低功耗升级版
VCC = 2.7V时与RS - 232兼容
在3V时满足EIA/TIA - 232和V.28/V.24规范
无闩锁
片上电压转换器在VCC = 3.3V时仅需四个外部0.1μF电容器
手动和自动掉电功能
保证鼠标驱动能力（仅ICL324XE）
接收器迟滞以提高抗噪能力
保证最小数据速率：250kbps
宽电源范围：单+3V至+5.5V
掉电状态下低电源电流：1μA
有无铅产品（符合RoHS标准）

应用领域

任何需要RS - 232通信端口的系统
电池供电、手持和便携式设备
笔记本电脑和平板电脑
调制解调器、打印机和其他外围设备
数码相机
蜂窝/移动电话

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
