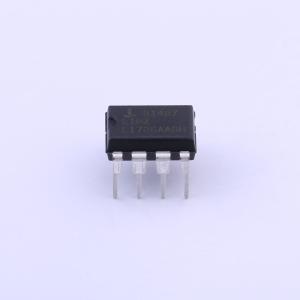

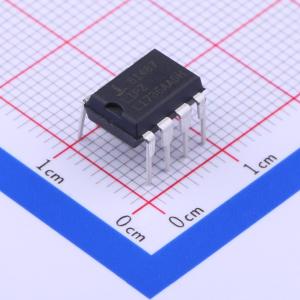

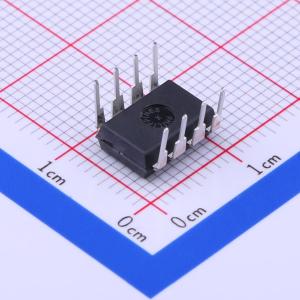

温馨提醒：图片仅供参考，商品以实物为准
ISL81487LIPZ
4.5V~5.5V供电 5Mbps 收发器
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL81487LIPZ
- 商品编号
- C357822
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.988克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 5Mbps |
商品概述
ISL8487E、ISL81487L和ISL81487E RS - 485/RS - 422器件具备ESD保护功能，为分数单位负载（UL）、BiCMOS工艺、5V供电的单收发器，符合RS - 485和RS - 422平衡通信标准。每个驱动器输出/接收器输入均可承受±15kV ESD冲击而无闭锁现象。与竞品器件不同，该系列器件适用于10%容差电源（4.5V至5.5V）。 所有器件对RS - 485总线呈现1/8单位负载，这使得在大节点数系统（例如过程自动化和远程抄表系统）的网络上最多可连接256个收发器。在远程公用事业抄表系统中，各个公用事业表计读数（例如公寓中的表计读数）通过RS - 485网络传输至集中器，因此允许的高节点数可最大限度减少连接所有表计所需的中继器数量。然后，所有表计的数据从集中器的单个访问端口或无线链路读出。 ISL8487E和ISL81487L上的压摆率限制驱动器可降低EMI，并最大限度减少在多点和多节点应用中因传输线端接不当或未端接分支引起的反射。使用这些器件可实现高达250kbps的数据速率。 使用具有较高压摆率的ISL81487E可实现高达5Mbps的数据速率。 接收器（Rx）输入采用“开路失效保护”设计，确保在Rx输入浮空时，Rx输出为逻辑高电平。 驱动器（Tx）输出具备短路保护功能，即使电压超过电源电压也能正常工作。此外，片上热关断电路可在功耗过大时禁用Tx输出，以防止损坏。 半双工器件对Rx输入和Tx输出进行复用，使8引脚封装的收发器具备Rx和Tx禁用功能。
商品特性
- RS - 485 I/O引脚ESD保护：±15kV HBM；其他引脚ESD等级：>7kV HBM
- 分数单位负载允许总线上最多连接256个器件
- 适用于10%容差电源
- 高数据速率版本（ISL81487E）：高达5Mbps
- 压摆率限制版本，实现无差错数据传输（ISL8487E、ISL81487L）：高达250kbps
- 低电流关断模式（ISL81487E除外）：0.5μA
- 低静态电源电流：
- ISL8487E、ISL81487L：145μA（最大值）
- ISL81487E：420μA（最大值）
- 共模输入电压范围：-7V至+12V
- 接收器和驱动器输出具备三态功能
- 传播延迟30ns，偏斜5ns（ISL81487E）
- 半双工引脚排列
- 单+5V电源供电（10%容差）
- 驱动器过载保护：电流限制和热关断
- 引脚兼容替代产品：MAX487E（ISL8487E）；LTC1487、ADM1487（ISL81487L）；MAX1487E、ST485ER（ISL81487E）
- 提供无铅加退火工艺产品（符合RoHS标准）
应用领域
- 高节点数网络
- 自动化公用事业抄表系统
- 工厂自动化
- 安全网络
- 建筑环境控制系统
- 工业/过程控制网络
