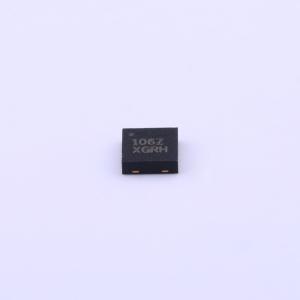

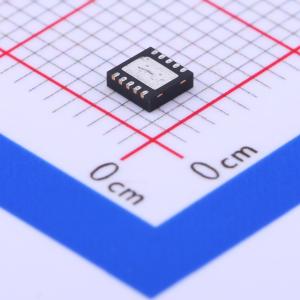

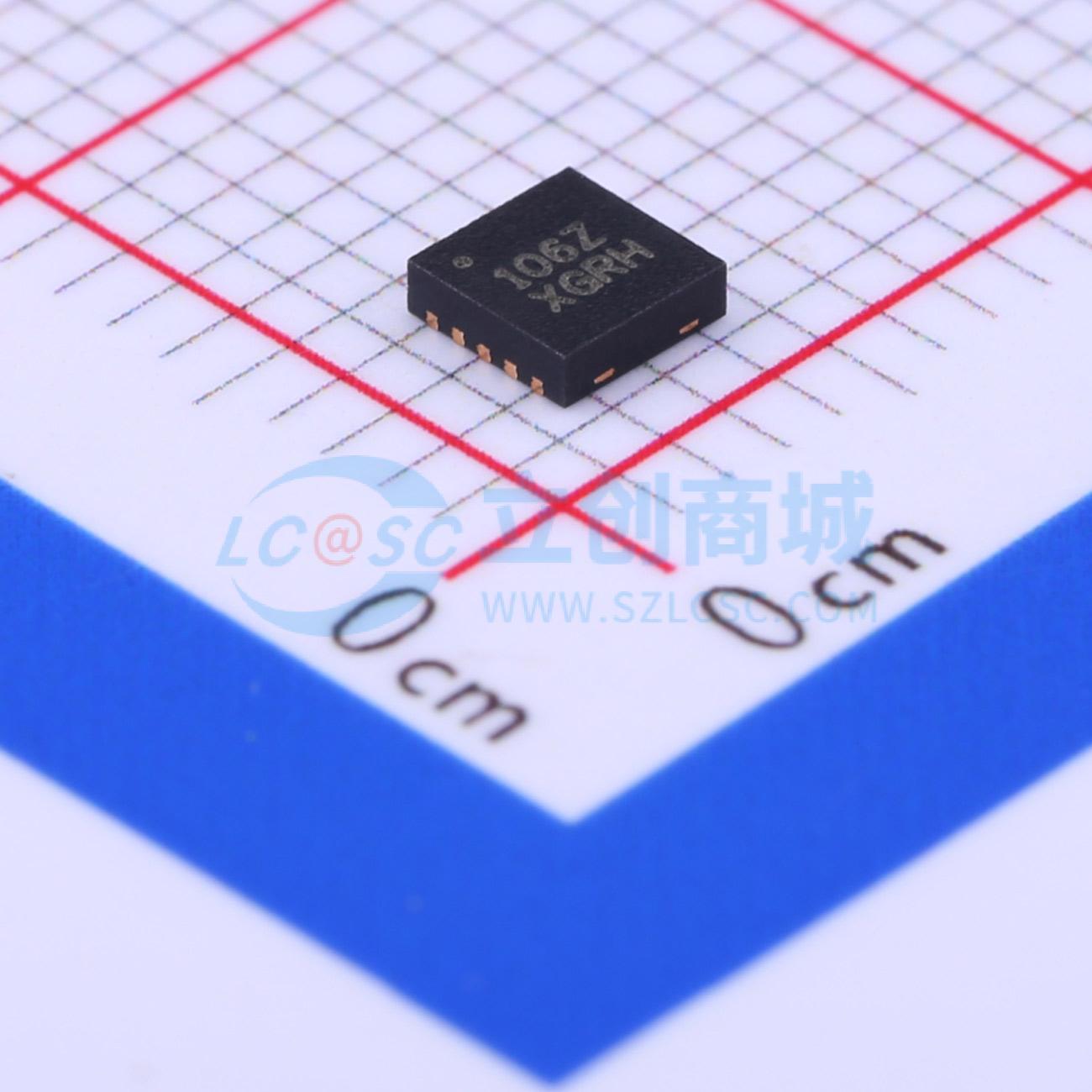

ISL9106IRZ-T
1.2A 1.6MHz低静态电流高效同步降压调节器
- 描述
- ISL9106是一款1.2A、1.6MHz的同步降压调节器,适用于便携设备如PDA和手机。它优化了低输出电压至0.8V的生成,支持2.7V到5.5V的输入电压范围。该器件具有高效率、低静态电流和多种操作模式选择,适合电池供电的应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL9106IRZ-T
- 商品编号
- C357825
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.6MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ISL9106是一款1.2A、1.6MHz的降压稳压器，非常适合为PDA和手机等紧凑型设备中的低压微处理器供电。它针对低至0.8V的低输出电压生成进行了优化。电源电压范围为2.7V至5.5V，允许使用单节Li+电池、三节NiMH电池或稳压5V输入。1.6MHz脉冲宽度调制（PWM）开关频率允许使用小型外部元件。它具有灵活的工作模式选择，包括强制PWM模式和跳跃（低静态电流）模式，典型静态电流为17μA，可实现最高的轻载效率，从而最大限度延长电池寿命。 ISL9106集成了一对低导通电阻的P沟道和N沟道MOSFET，以最大限度提高效率并减少外部元件数量。 ISL9106在上电时提供典型215ms的电源正常（PG）定时器。定时器输出可通过RSI复位。关机时，ISL9106会对输出电容放电。其他特性包括内部数字软启动、用于电源排序的使能功能、过流保护和热关断。 ISL9106采用10引脚3mmx3mm DFN封装，典型高度为0.9mm。整个转换器占用面积可小于1cm²。
商品特性
- 高效集成同步降压稳压器，效率高达95%
- 2.7V至5.5V电源电压
- 跳跃（低静态电流）模式下17μA静态电源电流
- 1.2A保证输出电流
- 全温度/负载/线路范围内3%的输出精度
- 可选强制PWM模式和跳跃模式
- 逻辑控制关断电流小于1μA
- 100%最大占空比，实现最低压降
- 关机时对输出电容放电
- 内部数字软启动
- 峰值电流限制、短路保护
- 过温保护
- 使能、电源正常功能
- 10引脚3mmx3mm DFN封装
- 提供无铅加退火工艺（符合RoHS标准）
应用领域
- 单节锂离子电池供电设备
- DSP核心电源
- PDA和掌上电脑
