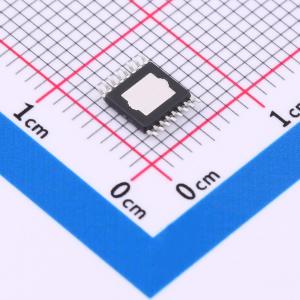

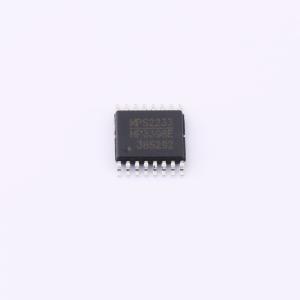

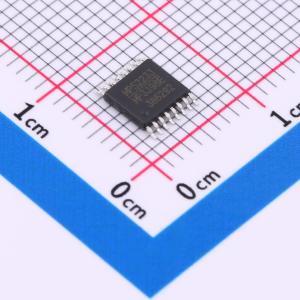

温馨提醒：图片仅供参考，商品以实物为准
MP3398EGF-Z
四路升压白光发光二极管（WLED）控制器
SMT扩展库PCB免费打样
- 描述
- MP3398E是一款具有四个电流通道的升压控制器，专为驱动大型LCD面板背光应用的WLED阵列而设计。MP3398E能够通过两个或更多IC并联共享单个电源来扩展LED通道数量。MP3398E采用具有固定开关频率的峰值电流模式。该频率可通过外部设置电阻进行编程。MP3398E驱动外部MOSFET，将4.5V至33V输入电源的输出电压升压，并将每个LED串中的电流调节到由外部电流设置电阻设定的值。MP3398E采用四个内部电流源进行电流平衡。各串之间的电流匹配精度达到2.3%。LED电流源上的低调节电压可降低功率损耗。MP3398E支持直接PWM调光和带PWM输入的模拟调光。全面的保护功能包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED短路/开路保护以及电感/二极管短路保护。MP3398E提供TSSOP - 16EP、SOIC - 16和PDIP - 16封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3398EGF-Z
- 商品编号
- C357772
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~33V | |
| 开关频率 | 305kHz~460kHz | |
| 通道数 | 4 | |
| 输出电流 | 400mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 2.3% |
商品概述
MP3398E是一款具有四个电流通道的升压控制器，专为驱动大型LCD面板背光应用的WLED阵列而设计。MP3398E能够通过两个或更多IC并联共享单个电源来扩展LED通道数量。 MP3398E采用具有固定开关频率的峰值电流模式。该频率可通过外部设置电阻进行编程。MP3398E驱动外部MOSFET，将4.5V至33V输入电源的输出电压升压，并将每个LED串中的电流调节到由外部电流设置电阻设定的值。 MP3398E采用四个内部电流源进行电流平衡。各串之间的电流匹配精度达到2.3%。LED电流源上的低调节电压可降低功率损耗。 MP3398E支持直接PWM调光和带PWM输入的模拟调光。全面的保护功能包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED短路/开路保护以及电感/二极管短路保护。 MP3398E提供TSSOP - 16EP、SOIC - 16和PDIP - 16封装。
商品特性
- 4串，每串最大400mA的WLED驱动器
- 4.5V至33V输入电压范围
- 每串80V绝对额定值
- 每串之间2.3%的电流匹配精度
- 直接PWM调光模式
- 带PWM输入的模拟调光模式
- 单电源级联能力
- LED开路和短路保护
- 可编程可恢复过压保护（OVP）
- 202mV逐周期锁存关断电流限制阈值
- 锁存关断过温保护（OTP）
- 电感/二极管短路保护
- 提供TSSOP - 16EP、SOIC - 16和PDIP - 16封装
应用领域
- 台式LCD平板显示器
- 一体机电脑
- 2D/3D LCD电视
