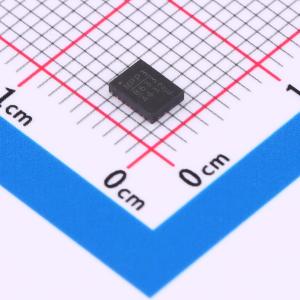

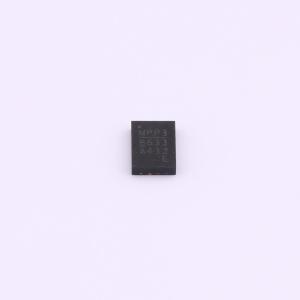

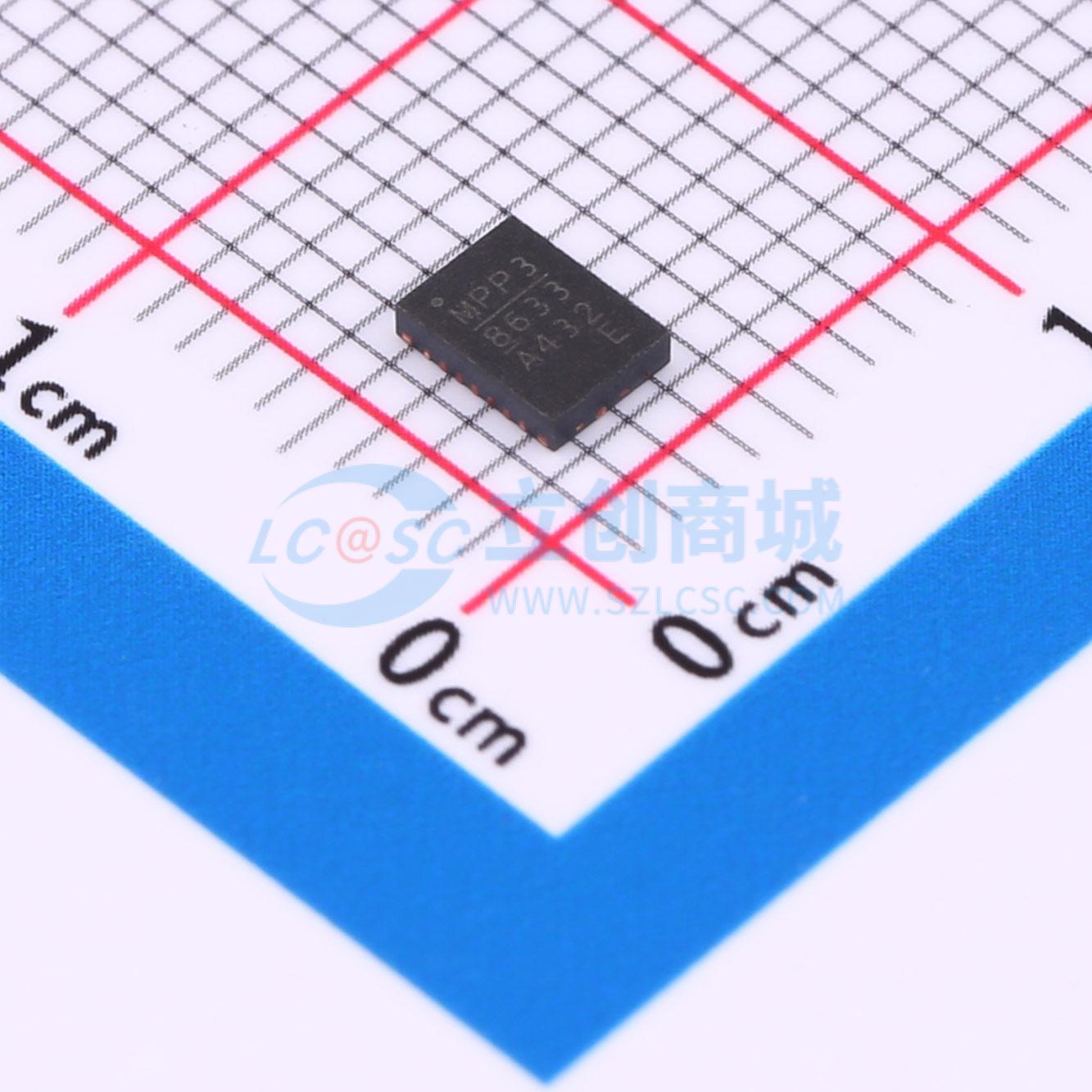

MPQ8633AGLE-Z

16V、12A 同步降压转换器，具备可调电流限制、可编程频率和电压跟踪功能 MPQ8633A 是一款高度集成的高频同步降压转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现高达 12A 的输出电流，并具备出色的负载和线性调节能力。MPQ8633A 在宽输出电流负载范围内高效运行。 MPQ8633A 采用内部补偿的恒定导通时间（COT）控制模式，可提供快速瞬态响应并简化环路稳定。 通过 MODE 配置，可轻松将工作频率设置为 600kHz、800kHz 或 1000kHz，使 MPQ8633A 的频率不受输入/输出电压影响而保持恒定。 输出电压启动斜坡由内部 1ms 定时器控制。可通过在 TRK/REF 上添加电容来延长该时间。漏极开路的电源良好（PGOOD）信号表明输出处于其标称电压范围内。当输入电源无法为 MPQ8633A 供电时，PGOOD 会在外部上拉电压的作用下钳位至约 0.7V。 全面集成的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPQ8633A 所需的外部标准元件数量极少，且采用 3mm x 4mm QFN 封装。

• 宽输入电压范围，从 2.7V 起：
  • 采用外部 3.3V VCC 偏置时为 2.7V 至 16V
  • 采用内部偏置或外部 3.3V VCC 偏置时为 4V 至 16V
• 差分输出电压远程感应
• 可编程精确电流限制水平
• 12A 输出电流
• 低 RDS(ON) 集成功率 MOSFET
• 专有开关损耗降低技术
• 自适应 COT 实现超快瞬态响应
• 使用零 ESR 输出电容时保持稳定
• 在 0℃ 至 +70℃ 结温范围内参考电压精度为 0.5%
• 在 -40℃ 至 +125℃ 结温范围内参考电压精度为 1%
• 可选脉冲跳跃或强制 CCM 操作
• 出色的负载调节能力
• 输出电压跟踪
• 输出电压放电
• 电源故障时 PGOOD 主动钳位至低电平
• 可编程软启动时间，从 1ms 起
• 预偏置启动
• 可选开关频率为 600kHz、800kHz 和 1000kHz
• 非锁存 OCP、UVP、UVLO、热关断，OVP 采用锁存关断
• 输出电压可调范围为 0.6V 至 90%*Vin，最大可达 5.5V
• 采用 3mm x 4mm QFN 封装

• 电信和网络系统
• 服务器、云计算、存储
• 基站
• 通用负载点（PoL）
• 12V 配电系统
• 高端电视
• 游戏机和显卡
