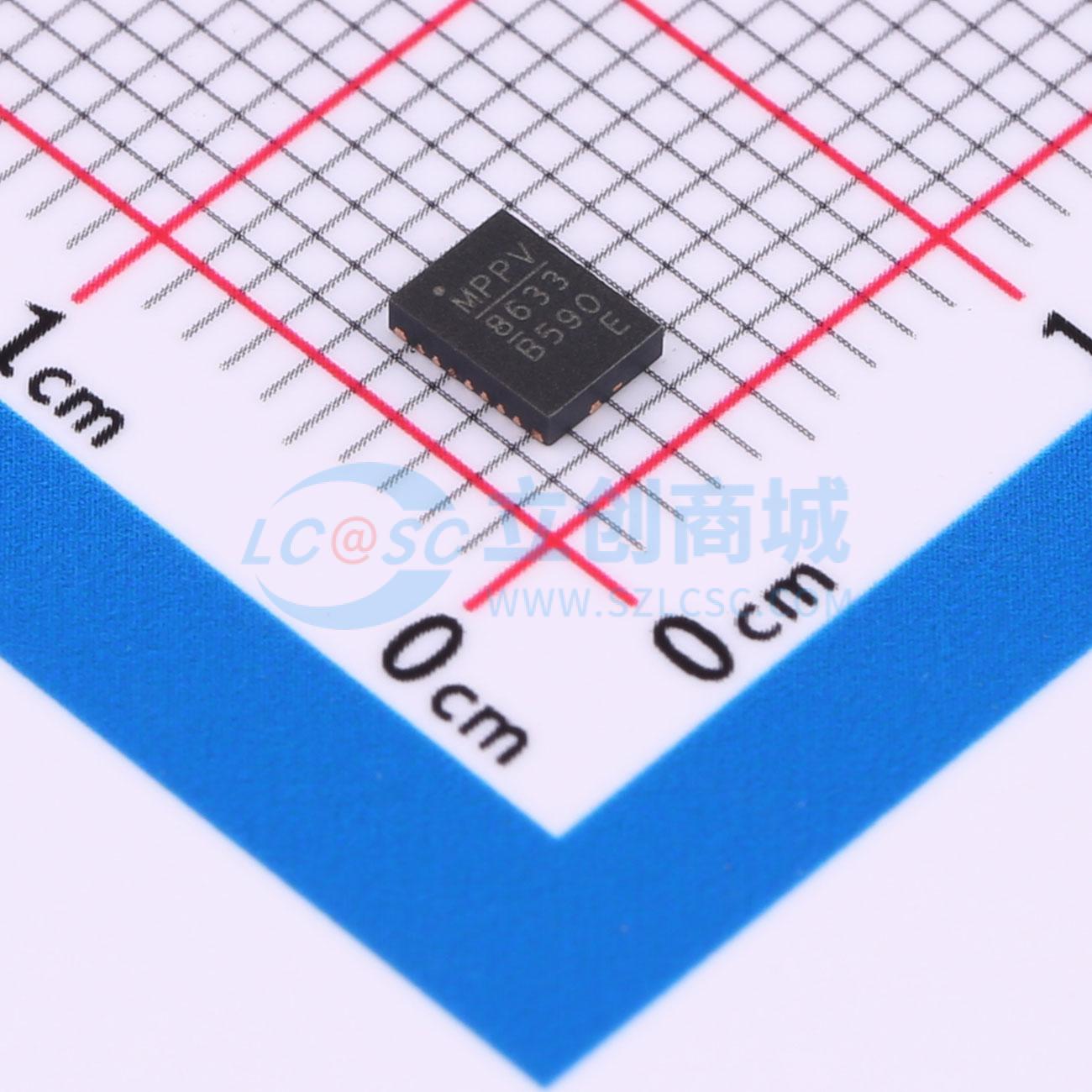

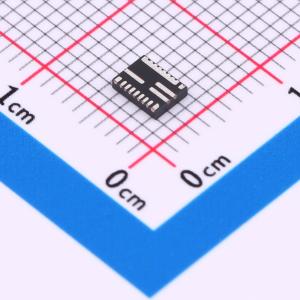

温馨提醒：图片仅供参考，商品以实物为准
MPQ8633BGLE-Z
16V输入，20A输出，同步降压转换器，具有可调电流限制和编程频率功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MPQ8633B是一款完全集成的高频率同步降压转换器,支持高达20A的输出电流。该器件采用内部补偿的恒定导通时间（COT）控制模式,提供快速瞬态响应和环路稳定。工作频率可设置为600kHz、800kHz或1000kHz,支持电压跟踪和软启动功能。具有全面的保护特性,包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ8633BGLE-Z
- 商品编号
- C357783
- 商品封装
- TQFN-21(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~16V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 20A | |
| 开关频率 | 600kHz；800kHz；1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 650uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ8633B 是一款高度集成的高频同步降压转换器。它提供了一种非常紧凑的解决方案，在较宽的输入电源电压范围内，能够实现高达 20A 的输出电流，并具备出色的负载和线性调节能力。MPQ8633B 在较宽的输出电流负载范围内均能高效运行。
MPQ8633B 采用内部补偿的恒定导通时间（COT）控制模式，可实现快速瞬态响应，并简化环路稳定设计。
通过 MODE 配置，可轻松将工作频率设置为 600kHz、800kHz 或 1000kHz，使 MPQ8633B 的频率不受输入和输出电压的影响而保持恒定。
输出电压的启动斜坡由内部 1ms 定时器控制。可通过在 TRK/REF 引脚外接电容来延长启动时间。漏极开路的电源正常（PGOOD）信号用于指示输出是否处于其标称电压范围内。当输入电源无法为 MPQ8633B 供电时，PGOOD 信号会在外部上拉电压的作用下钳位在约 0.7V。
全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。
MPQ8633B 仅需少量易于获取的标准外部元件，采用 QFN - 21（3mmx4mm）封装。
商品特性
- 宽输入电压范围
- 外部 3.3V VCC 偏置时为 2.7V 至 16V
- 内部偏置或外部 3.3V VCC 偏置时为 4V 至 16V
- 差分输出电压远程感应
- 可编程精确电流限制水平
- 20A 输出电流
- 低 RDS(ON) 集成功率 MOSFET
- 专有开关损耗降低技术
- 自适应 COT 实现超快瞬态响应
- 零 ESR 输出电容下稳定工作
- 在 0℃ 至 +70℃ 结温范围内参考电压精度为 0.5%
- 在 -40℃ 至 +125℃ 结温范围内参考电压精度为 1%
- 可选脉冲跳跃或强制 CCM 工作模式
- 出色的负载调节能力
- 输出电压跟踪
- 输出电压放电
- 电源故障时 PGOOD 信号低电平有效钳位
- 可编程软启动时间，从 1ms 起
- 预偏置启动
- 可选开关频率：600kHz、800kHz 和 1000kHz
- 非锁存 OCP、UVP、UVLO、热关断，OVP 锁存关断
- 输出电压可调范围为 0.6V 至 90%*VIN，最大可达 5.5V
- 采用 QFN - 21（3mmx4mm）封装
应用领域
- 电信和网络系统
- 服务器、云计算、存储设备
- 基站
- 通用负载点（PoL）
- 12V 配电电源系统
- 高端电视
- 游戏机和显卡
