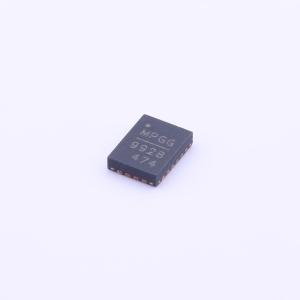

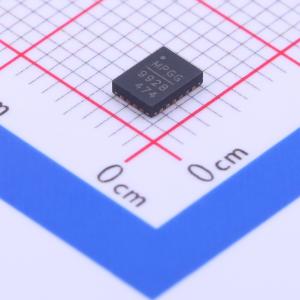

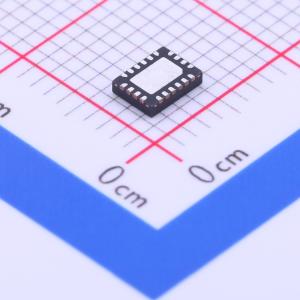

温馨提醒：图片仅供参考，商品以实物为准
MP9928GL-Z
降压型 4V~60V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MP9928 是一款高压同步降压开关稳压器控制器，可直接将最高达 60V 的电压进行降压处理。MP9928 采用脉冲宽度调制（PWM）电流控制架构，具备精确的逐周期电流限制功能。它能够驱动双 N 沟道 MOSFET 开关
- 品牌名称
- MPS(芯源)
- 商品型号
- MP9928GL-Z
- 商品编号
- C357778
- 商品封装
- QFN-20(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~60V | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
MP9928 是一款高压同步降压开关稳压器控制器，可直接将高达 60V 的电压进行降压处理。MP9928 采用 PWM 电流控制架构，具备精确的逐周期电流限制功能，能够驱动双 N 沟道 MOSFET 开关。 AAM 模式（高级异步模式）支持非同步操作和 PFM 模式，以优化轻载效率。 MP9928 的工作频率可通过外部电阻进行编程，也可与外部时钟同步，适用于对噪声敏感的应用场景。该器件具备多种故障保护功能，包括精确的输出过压保护（OVP）、输出过流保护（OCP）和热关断保护。 MP9928 提供 TSSOP20 - EP 封装和 QFN - 20（3mmx4mm）封装。
MP9931 VS. MP9928
| 对比项 | MP9931 | MP9928 |
|---|---|---|
| 输入电压 | 7V～100V | 4V～60V |
| 输出电压 | 0.8V～80V | ≤24V |
| 拓扑结构 | 同步控制器，外置MOS | 同步控制器，外置MOS |
| 灌/拉电流 | 5.2A / 4.2A | — |
| 控制方式 | COT控制，动态响应快 | 峰值电流模式 |
| 输出调节 | 恒压、恒流 | 恒压 |
| 静态电流 | 450μA | 750μA |
| 开关频率 | 100kHz～1MHz | 100kHz～1MHz |
| 封装规格 | QFN-23 (4mm×4mm) | QFN-20 (3mm×4mm)<br>TSSOP-20 EP |
商品特性
- 宽输入电压范围：4V 至 60V
- 双 N 沟道 MOSFET 驱动器
- 低压差工作：最大占空比达 99.5%
- 可编程频率范围：100kHz - 1000kHz
- 180° 异相 SYNCO
- 外部软启动和 PG 引脚
- 可选逐周期电流限制
- 输出过压保护
- 内置 LDO，具备外部电源选项
- 可编程 CCM 和 AAM 脉冲跳跃模式
- 高精度过温保护
- TSSOP20 - EP 封装和 QFN - 20（3mmx4mm）封装
应用领域
- PoE 系统中的 PD 电源
- USB 专用充电端口（DCP）
- 工业控制系统
- 线性充电器电源
