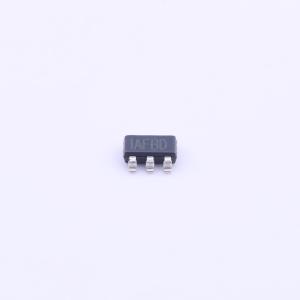

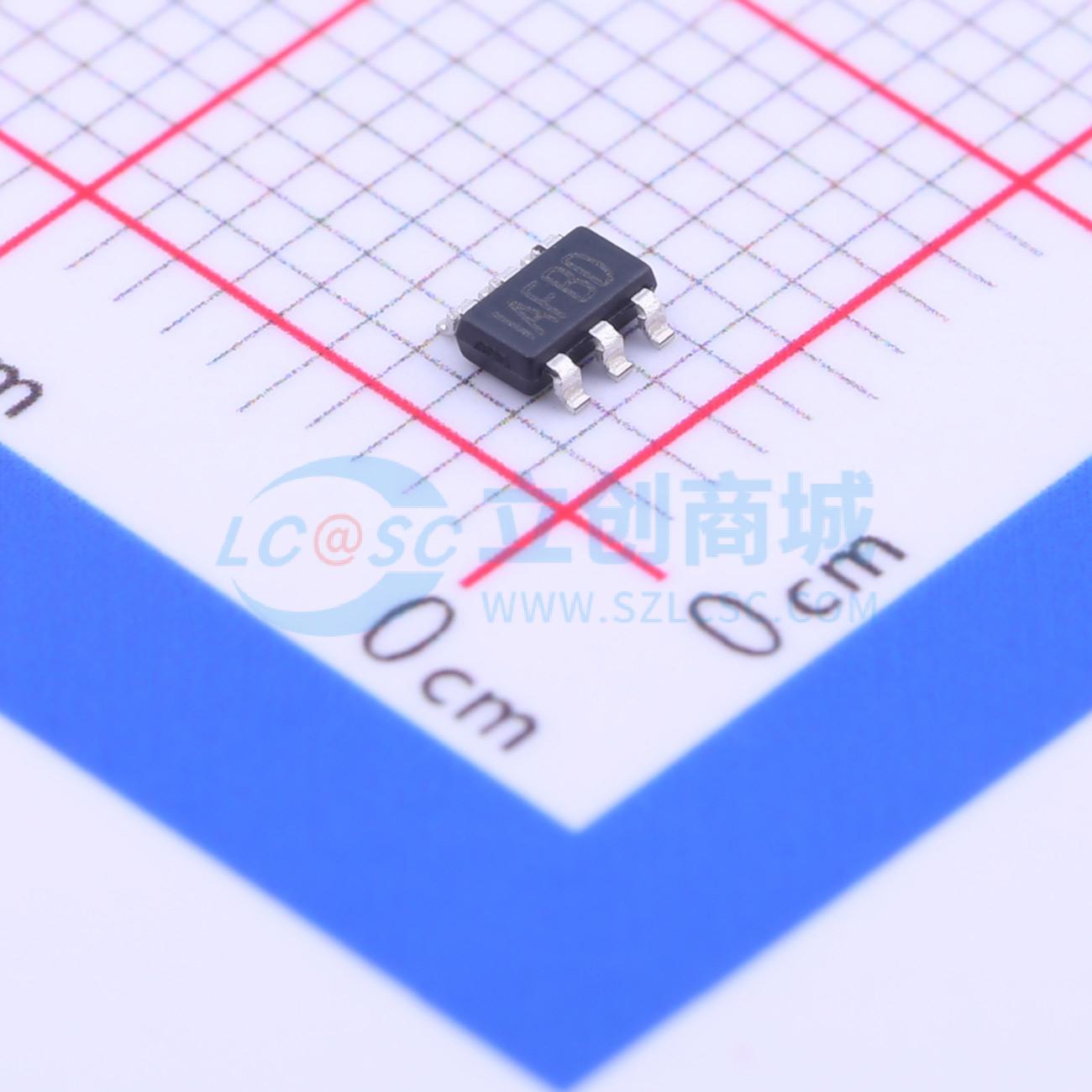

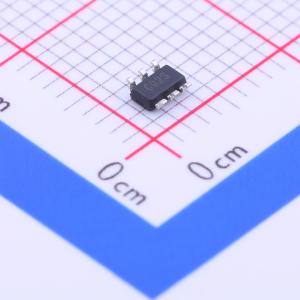

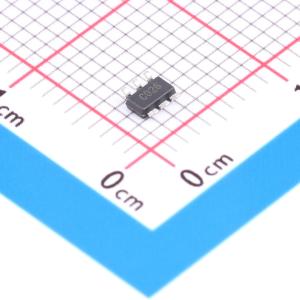

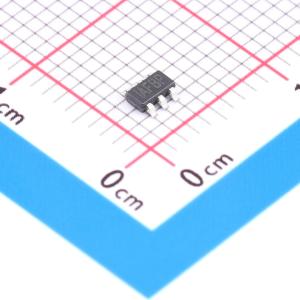

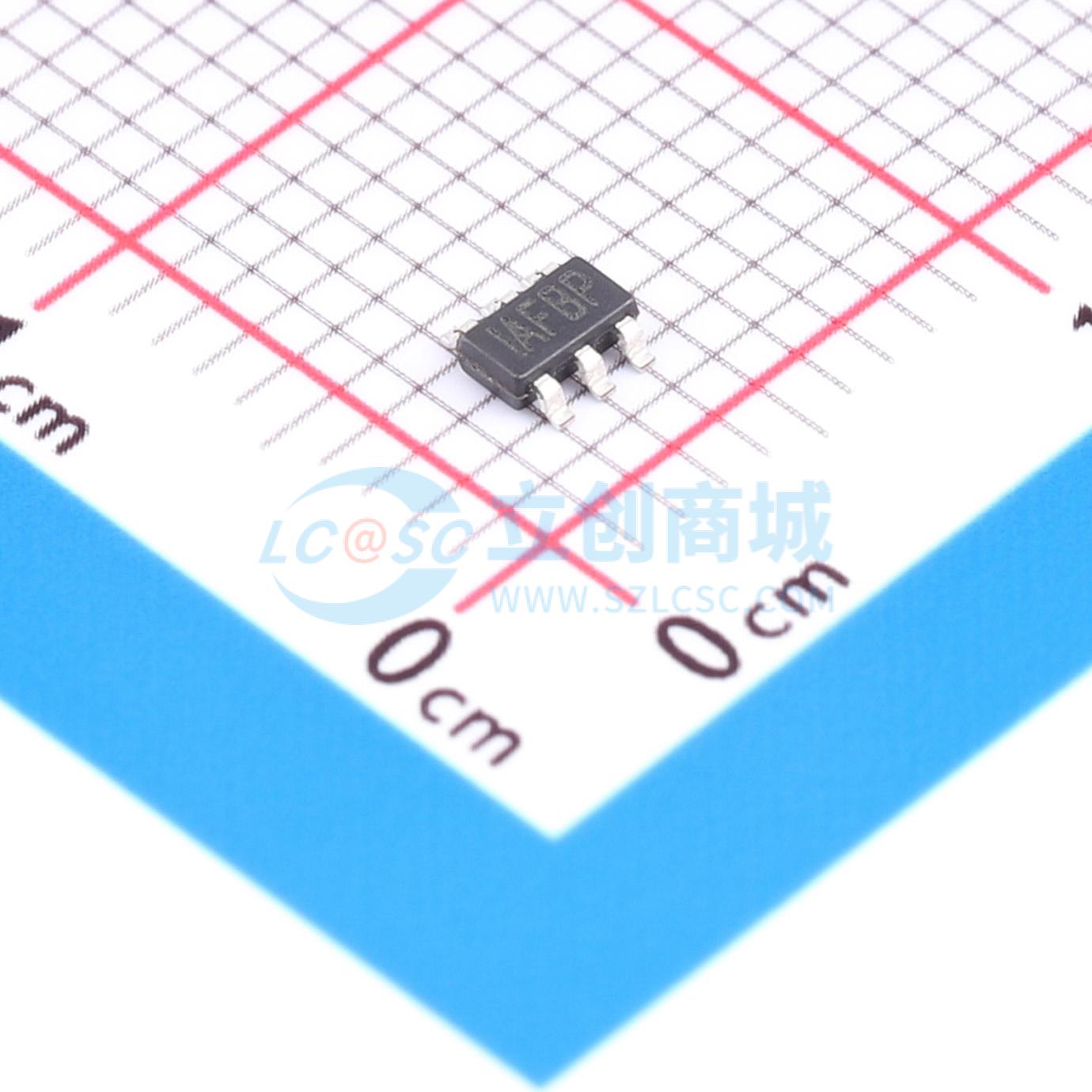

MP3221GJ-Z

高效1.2MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC升压，电源输入3V~7V，输出5V~12V方案，MP3221是一款高效率的1.2MHz升压转换器,采用6引脚TSOT23封装,具有内部88mΩ功率MOSFET,适用于小型低功耗应用。该器件能够将三节碱性、NiCd、NiMH电池或单节锂离子电池升压至6V,最大输出电流为1A。它集成了软启动和补偿功能,以减少外部组件数量,实现紧凑解决方案。此外,它还提供了内部断开驱动器,可在关机或输出短路条件下断开输入和输出。
品牌名称: MPS(芯源)
商品型号: MP3221GJ-Z
商品编号: C357769
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.2克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

MP3221是一款频率为1.2MHz、采用6引脚TSOT23封装的电流模式升压转换器，适用于小型低功耗应用。该器件可将三节碱性电池、镍镉电池和镍氢电池，或单节锂离子电池升压至6V。在电源电压为3V时，它能够在5V输出电压下提供1A的输出电流。 MP3221具备内部软启动和补偿功能，可减少外部元件数量，有助于实现紧凑的解决方案。它集成了一个FAULT驱动器，用于驱动外部PMOS，在器件关断或输出短路时将输出与输入断开。这种断开功能可使输出完全放电，从而使器件在关断模式下的关断电流小于1μA。 MP3221采用小型6引脚TSOT23封装。

商品特性

集成88mΩ功率MOSFET
270μA静态电流
2.5V至6V输入电压
3V至6V输出电压
1.2MHz固定开关频率
内部2.7A开关电流限制
集成输入断开驱动器
内部软启动和补偿
输出与输入真正断开
欠压锁定
短路保护
过温保护
采用6引脚TSOT23 - 6封装

应用领域

基于单节锂离子电池或三节碱性电池、镍镉电池或镍氢电池的产品
便携式媒体播放器
无线外设
平板电脑和智能手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~6V
	输出电压	3V~6V
	输出电流	1A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	270uA
	开关管(内置/外置)	内置
	输出类型	可调
