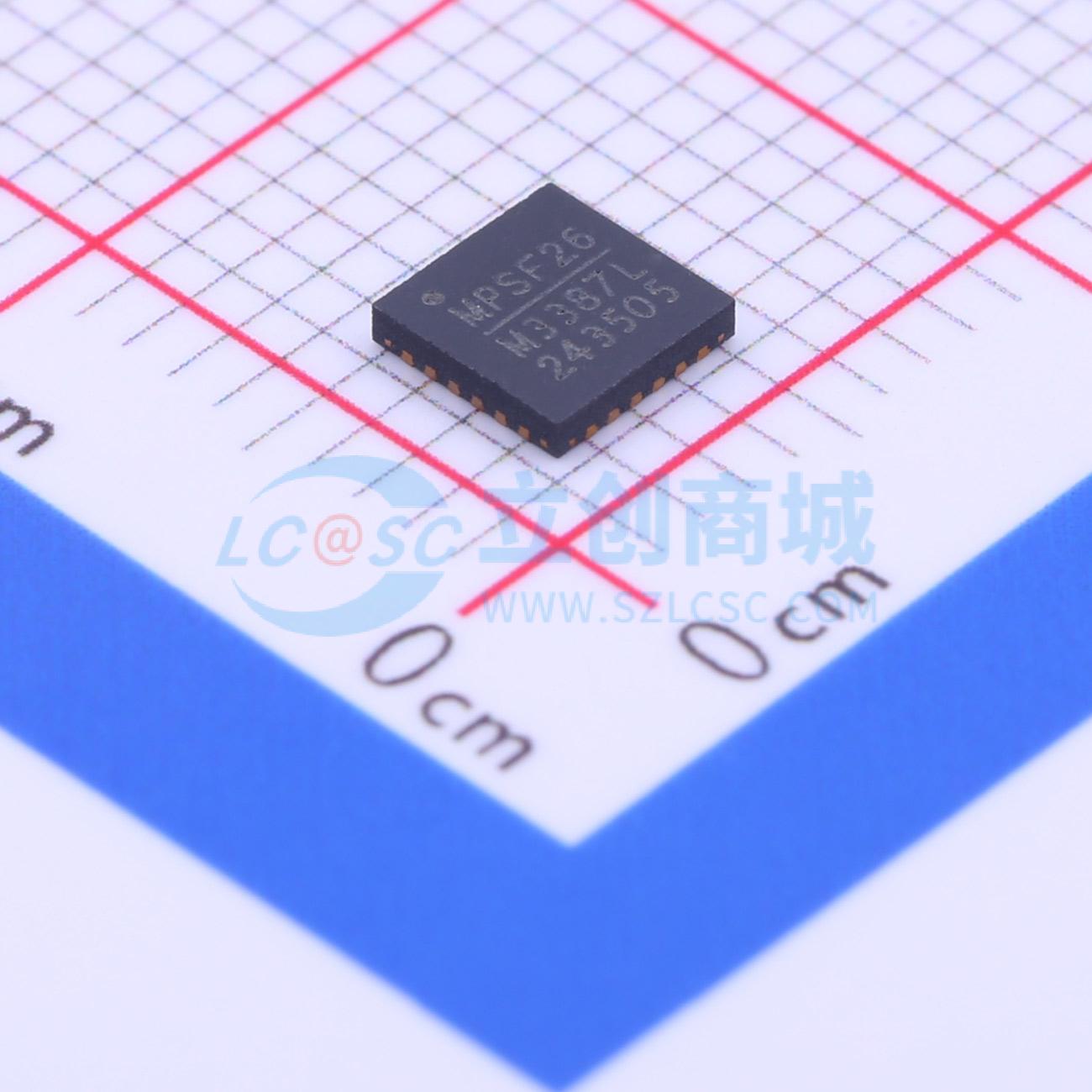

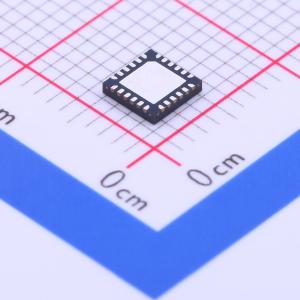

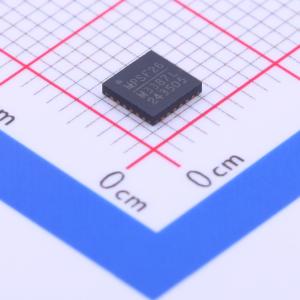

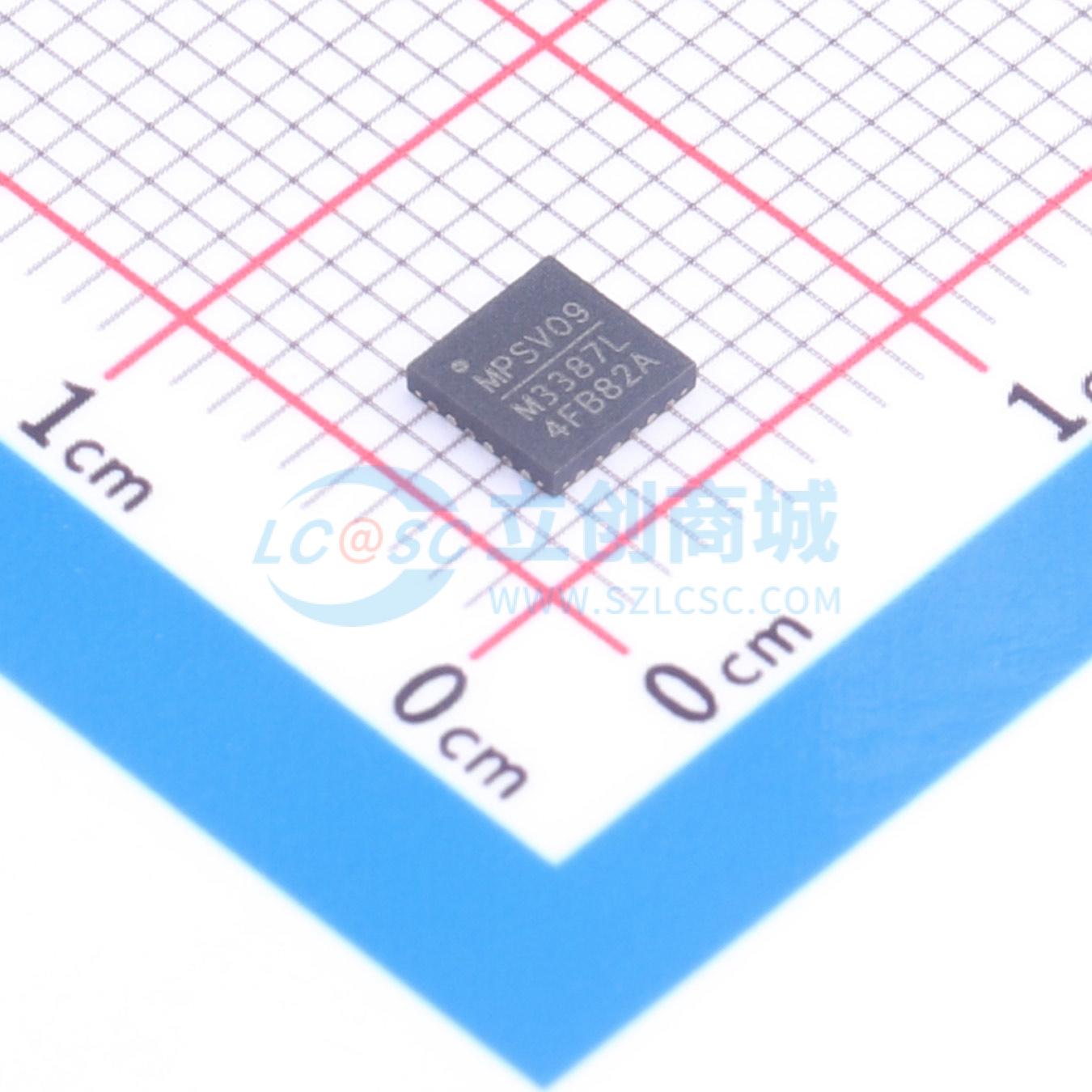

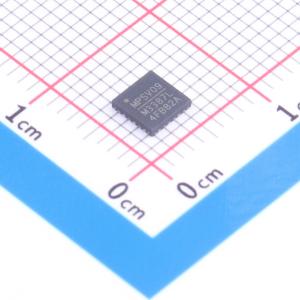

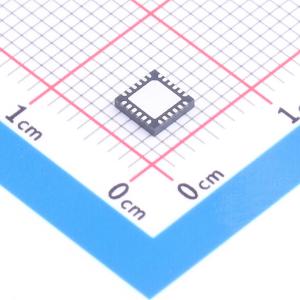

MP3387LGRT-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MPS(芯源)
商品型号: MP3387LGRT-Z
商品编号: C357768
商品封装: TQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MP3387L 是一款带有 6 通道电流源的升压转换器。它专为驱动用作中大型 LCD 面板背光源的白光 LED 阵列而设计。 MP3387L 采用峰值电流模式作为其 PWM 控制架构。开关频率可通过一个电阻进行编程。它能在 3V 至 26V 的输入电源下产生高达 45V 的输出电压。MP3387L 可独立调节每个 LED 串中的电流，使其达到由外部电流设置电阻所设定的值。 MP3387L 在每个 LED 串端子处采用 6 个内部电流源，以实现串间 3% 电流调节精度的电流平衡。其 LED 电流源上低至 500mV 的调节电压可降低功率损耗。 MP3387L 具备外部数字 PWM 调光和模拟调光功能，两者共用一个输入，以 25% 的 PWM 占空比作为转换点。混合调光策略有助于提高调光比。此外，MP3387L 可自动将 100Hz 至 20kHz 的 PWM 输入信号频率转换为 24kHz 至 27.5kHz，以消除可听噪声。 MP3387L 拥有丰富的保护模式，以确保安全运行。这些保护模式包括可恢复的过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP) 以及任何 LED 串的短路和开路保护。 MP3387L 采用 TQFN24 - 4mmX4mm 封装。

商品特性

6 串，每串最大 45mA
3V 至 26V 输入电压范围
串间 3% 电流匹配精度
可编程开关频率
可选的模拟与 PWM 组合调光模式或纯 PWM 调光模式
以 25% 调光转换点的模拟与 PWM 组合调光模式
24kHz 至 27.5kHz 输出调光频率以消除可听噪声
可编程过压保护
可恢复的热关断保护
逐周期过流保护
欠压锁定
TQFN24 (4X4mm) 封装

应用领域

笔记本电脑
小型 LCD 电视
手持终端显示屏
汽车系统和平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~25V
	开关频率	1.25MHz
	通道数	6

	属性	参数值
	输出电流	45mA
	调光	模拟；PWM
	拓扑结构	升压
	工作温度	-40℃~+125℃
