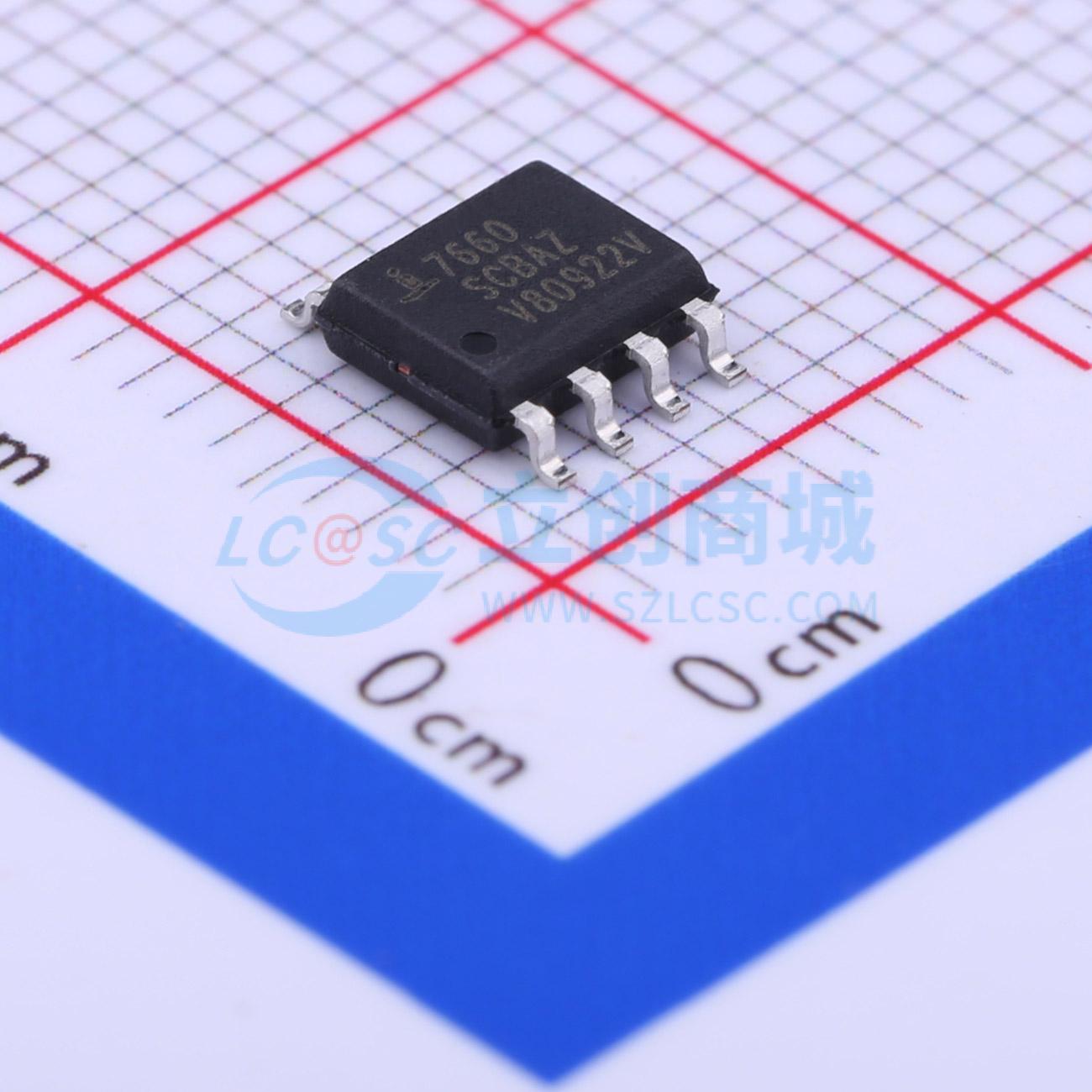

温馨提醒：图片仅供参考，商品以实物为准
ICL7660SCBAZ-T
超电压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICL7660S和ICL7660A超级电压转换器是单片CMOS电压转换集成电路，与其他类似器件相比，具有显著的性能优势。它们可直接替代行业标准的ICL7660，提供高达12V的扩展工作电源电压范围，且电源电流更低。集成了一个频率提升引脚，使用户即使使用较小的电容也能实现较低的输出阻抗。 ICL7660S和ICL7660A可将1.5V至12V输入范围内的正电源电压转换为负电源电压，产生-1.5V至-12V的互补输出电压。电荷泵和电荷存储功能仅需两个非关键的外部电容。ICL7660S和ICL7660A可连接成电压倍增器，在12V输入时可产生高达22.8V的电压。它们还可用作电压倍增器或分压器。 每个芯片包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。当输入电源电压为5.0V且振荡器空载时，其标称振荡频率为10kHz。可通过在“OSC”端子添加外部电容来降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可连接到地，以绕过内部串联稳压器，改善低电压（LV）工作性能。在中高电压（3.5V至12V）下，LV引脚悬空以防止器件闩锁。 在某些应用中，需要从VOUT到CAP - 连接一个外部肖特基二极管，以确保无闩锁工作。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ICL7660SCBAZ-T
- 商品编号
- C357815
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~12V | |
| 静态电流(Iq) | 160uA | |
| 输出电阻 | 60Ω | |
| 能量效率 | 98% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 10kHz | |
| 工作温度 | 0℃~+70℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | -12V~-1.5V |
商品概述
ICL7660S和ICL7660A超级电压转换器是单片CMOS电压转换集成电路，与其他类似器件相比，具有显著的性能优势。它们可直接替代行业标准的ICL7660，提供高达12V的扩展工作电源电压范围，且电源电流更低。集成了一个频率提升引脚，使用户即使使用较小的电容也能实现较低的输出阻抗。 ICL7660S和ICL7660A可将1.5V至12V输入范围内的正电源电压转换为负电源电压，产生-1.5V至-12V的互补输出电压。电荷泵和电荷存储功能仅需两个非关键的外部电容。ICL7660S和ICL7660A可连接成电压倍增器，在12V输入时可产生高达22.8V的电压。它们还可用作电压倍增器或分压器。 每个芯片包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。当输入电源电压为5.0V且振荡器空载时，其标称振荡频率为10kHz。可通过在“OSC”端子添加外部电容来降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可连接到地，以绕过内部串联稳压器，改善低电压（LV）工作性能。在中高电压（3.5V至12V）下，LV引脚悬空以防止器件闩锁。 在某些应用中，需要从VOUT到CAP - 连接一个外部肖特基二极管，以确保无闩锁工作。
商品特性
- 保证在所有温度范围内具有更低的最大电源电流
- 宽工作电压范围：1.5V至12V
- 在3V下进行100%测试
- 提升引脚（引脚1）可实现更高的开关频率
- 保证最小电源效率为96%
- 改进后的最小开路电压转换效率为99%
- 改进的可控硅闩锁保护
- 可简单地将+5V逻辑电源转换为±5V电源
- 简单的电压倍增VOUT = (-)nVIN
- 使用方便；仅需两个外部非关键无源元件
- 是行业标准ICL7660和其他替代器件的改进型直接替代品
- 提供无铅产品（符合RoHS标准）
应用领域
- 简单地将+5V转换为±5V电源
- 电压倍增VOUT = ±nVIN
- 为数据采集系统和仪器提供负电源
- RS232电源
- 电源分配器，VOUT = ±VS
