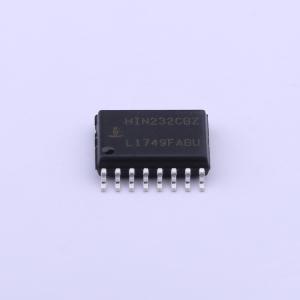

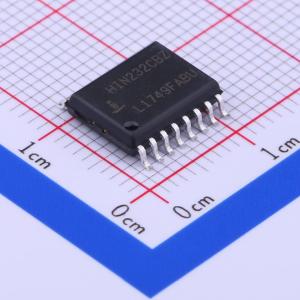

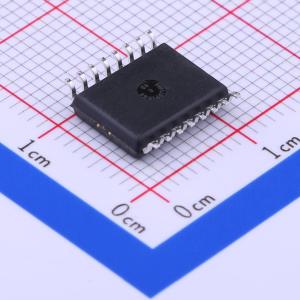

HIN232CBZ-T

HIN232系列 +5V供电的RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些RS-232收发器电路采用单+5V电源供电（除了HIN239），具有低功耗和内置电荷泵电压转换器，可以生成±10V的电源。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HIN232CBZ-T
商品编号: C357812
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

HIN232 - HIN241 系列 RS - 232 发送器/接收器接口电路符合所有 EIA RS - 232E 和 V.28 规范，特别适用于无法提供 ±12V 电源的应用。它们只需一个 +5V 电源（HIN239 除外），并采用片上电荷泵电压转换器，可从 5V 电源产生 +10V 和 -10V 电源。该系列器件提供多种 RS - 232 发送器/接收器组合，以满足各种应用需求。驱动器具有真正的 TTL/CMOS 输入兼容性、压摆率限制输出和 300Ω 断电源阻抗。接收器可承受高达 ±30V 的电压，输入阻抗为 3kΩ 至 7kΩ。接收器还具有迟滞特性，可大大提高抗噪能力。 HIN232 至 HIN241 系列 RS - 232 发送器/接收器由单个 +5V 电源供电（HIN239 除外），具有低功耗特性，并符合所有 EIA RS - 232C 和 V.28 规范。该电路分为三个部分：电荷泵、发送器和接收器。

商品特性

符合所有 RS - 232E 和 V.28 规范
仅需单个 +5V 电源（+5V 和 +12V - HIN239）
高数据速率……120kbps
片上电压倍增器/反相器
低功耗
低功耗关断功能
三态 TTL/CMOS 接收器输出
多个驱动器
- 5V 输入时 ±10V 输出摆幅
- 300Ω 断电源阻抗
- 输出电流限制
- TTL/CMOS 兼容
- 最大压摆率 30V/µs
多个接收器
- ±30V 输入电压范围
- 3kΩ 至 7kΩ 输入阻抗
- 0.5V 迟滞以提高抗噪能力
提供无铅产品（符合 RoHS 标准）

应用领域

任何需要 RS - 232 通信端口的系统
计算机 - 便携式、大型机、笔记本电脑
外设 - 打印机和终端
仪器仪表
调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	120Kbps

	属性	参数值
	工作电压	5V
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	5mA
