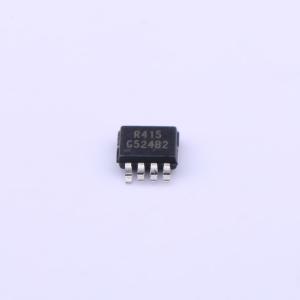

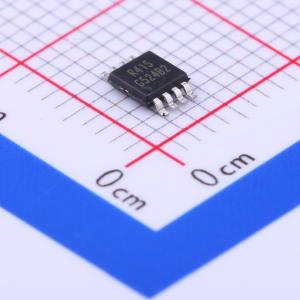

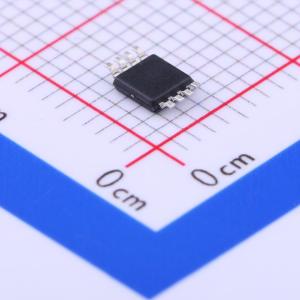

温馨提醒：图片仅供参考，商品以实物为准

G524B2P81U

POWER IC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: GMT(致新)
商品型号: G524B2P81U
商品编号: C356805
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

G524是一款适用于自供电和总线供电通用串行总接口(USB)应用的集成电源开关。G524A、G524B、G524C、G524D型号的导通电阻RDS(ON)为70毫欧。该产品具备多种保护特性，包括电流限制和热关断功能，以防止在连续重载或短路情况下因功率耗散增加而导致的灾难性开关故障。内置的电荷泵用于驱动无寄生体二极管的N沟道MOSFET，从而消除开关断开时反向电流流过的情况。当输出电压高于输入电压时，内部输出反向电压比较器会关闭电源开关。OC是一个开漏输出端，用于报告过流或过温事件，并具有典型的9毫秒去抖动超时周期。此外，OC还报告输出反向电压状况，其去抖动超时周期为典型的5毫秒。

应用领域

高侧电源保护开关
USB 电源管理
USB 主机和自供电集线器
USB 总线供电集线器
热插拔电源供应
电池充电电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+85℃
