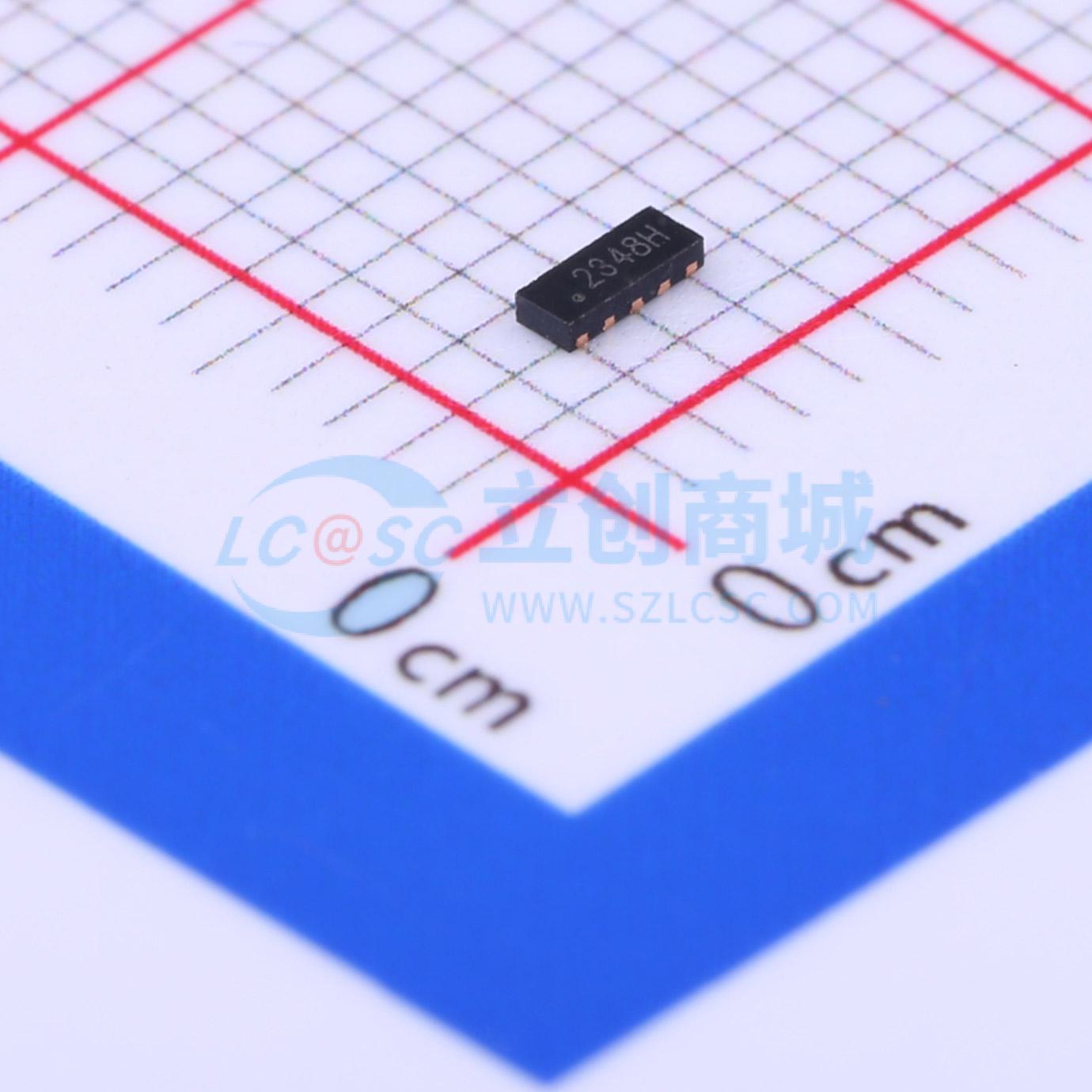

AZ1023-04F.R7G

品牌名称: AMAZING(晶焱)
商品型号: AZ1023-04F.R7G
商品编号: C356822
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

AZ1023 - 04F 是一款包含静电放电（ESD）额定二极管阵列的设计，用于保护高速数据接口。AZ1023 - 04F 专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、电气快速瞬变（EFT）和电缆放电事件（CDE）引起的过电压损坏。 AZ1023 - 04F 是一款独特的设计，在单个封装中包含 ESD 额定的超低电容导向二极管和独特设计的钳位单元，该钳位单元相当于一个瞬态电压抑制（TVS）二极管。在瞬态条件下，导向二极管将瞬态电流引导至内部 ESD 线路或接地线。内部独特设计的钳位单元可防止内部 ESD 线路和 I/O 线路出现过电压，从而保护任何下游组件。 AZ1023 - 04F 可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。

商品特性

为 4 个高速 I/O 通道提供 ESD 保护
为每条线路提供 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）20A（5/50ns）；IEC 61000 - 4 - 5（雷击）3A（8/20μs）标准
适用于 3.3V 及以下的低工作电压
超低电容：典型值为 0.18pF
快速导通和超低钳位电压
带有内部等效 TVS（瞬态电压抑制）二极管的 ESD 额定二极管阵列
固态硅雪崩和有源电路触发技术
环保产品

应用领域

HDMI 1.3、1.4 和 2.0 版本
DisplayPort 1.1、1.2 和 1.3 版本
USB3.0 和 3.1 接口
USB Type - C 接口
SATA 和 eSATA 接口
手持便携式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	11V

	属性	参数值
	峰值脉冲电流(Ipp)	3A
	击穿电压	4.5V
	类型	ESD
