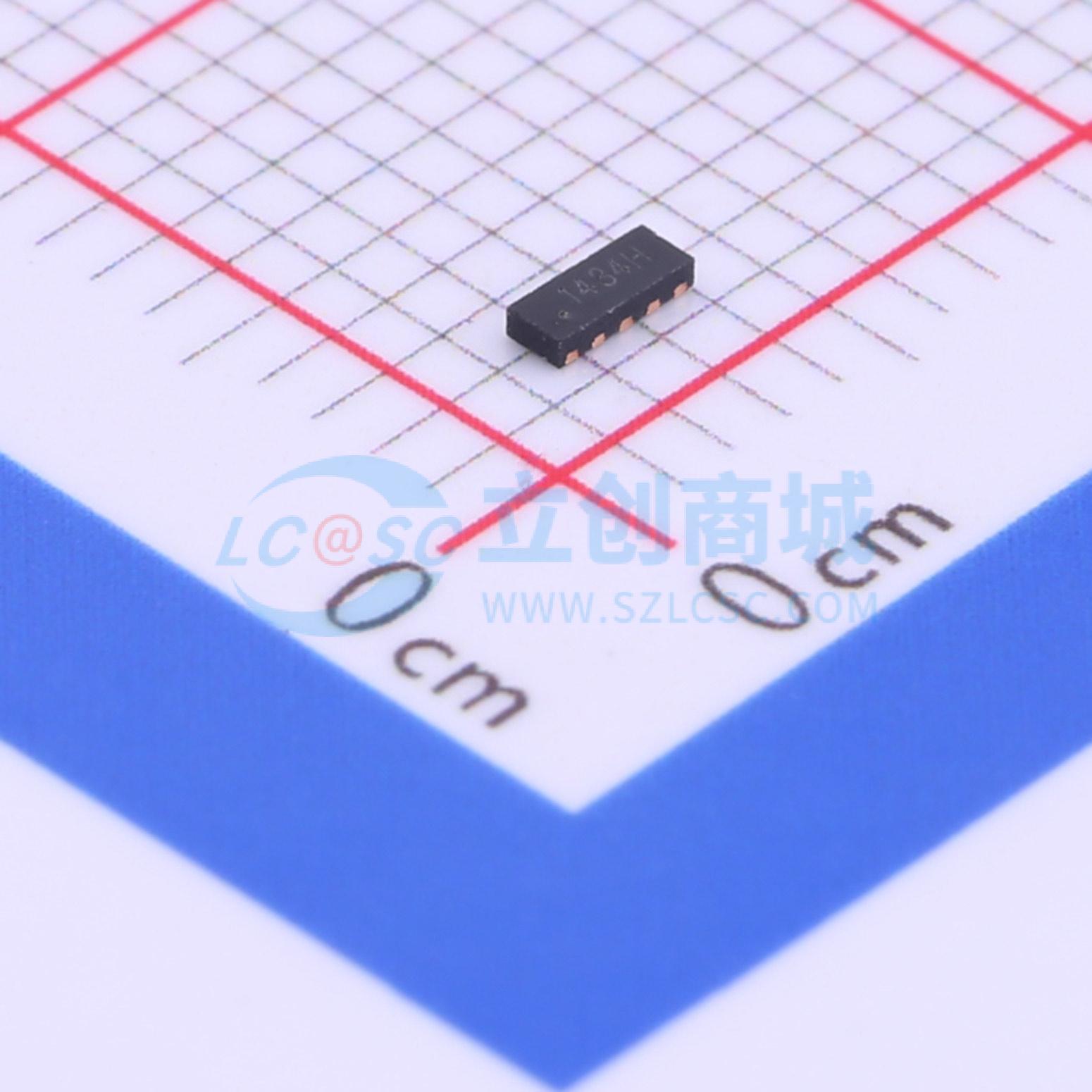

AZ1143-04F.R7G

ESD 3.3V截止峰值脉冲电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AZ1143 - 04F是一款包含额定ESD二极管阵列的设计，用于保护高速数据接口。AZ1143 - 04F专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、电气快速瞬变（EFT）、雷击和电缆放电事件（CDE）引起的过电压影响。AZ1143 - 04F是一种独特的设计，在单个封装中包含额定ESD的超低电容导向二极管和独特设计的钳位单元（相当于一个TVS二极管）。在瞬态条件下，导向二极管将瞬态电流引导至内部ESD线或接地线。独特设计的内部钳位单元可防止内部ESD线和I/O线上出现过电压，从而保护任何下游组件。AZ1143 - 04F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZ1143-04F.R7G
商品编号: C356823
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

AZ1143 - 04F是一款包含额定ESD二极管阵列的设计，用于保护高速数据接口。AZ1143 - 04F专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、电气快速瞬变（EFT）、雷击和电缆放电事件（CDE）引起的过电压影响。 AZ1143 - 04F是一种独特的设计，在单个封装中包含额定ESD的超低电容导向二极管和独特设计的钳位单元（相当于一个TVS二极管）。在瞬态条件下，导向二极管将瞬态电流引导至内部ESD线或接地线。独特设计的内部钳位单元可防止内部ESD线和I/O线上出现过电压，从而保护任何下游组件。 AZ1143 - 04F可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

为过渡最小化差分信号（TMDS）通道提供ESD保护
保护四条I/O线
为每条线路提供ESD保护，符合IEC 61000 - 4 - 2（ESD）±18kV（空气放电）、±16kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）6A（8/20μs）
适用于3.3V及以下的工作电压
超低电容：典型值为0.45pF
开启速度快，钳位电压低
包含额定ESD二极管阵列和内部等效的TVS（瞬态电压抑制）二极管
简化HDMI连接器的布局
采用固态硅雪崩和有源电路触发技术
环保产品

应用领域

高清多媒体接口（HDMI）1.3、1.4和2.0版本
DisplayPort接口
SATA和eSATA接口
USB3.0
V - By - One
LVDS接口
速率高达3.2 Gb/s的IEEE 1394接口
以太网端口：10/100/1000 Mb/s
台式机和笔记本电脑
消费电子机顶盒、DVD刻录机、显卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	9V
	峰值脉冲电流(Ipp)	6A@8/20us
	击穿电压	4.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.45pF
