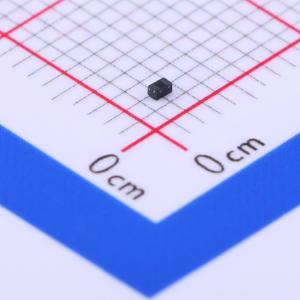

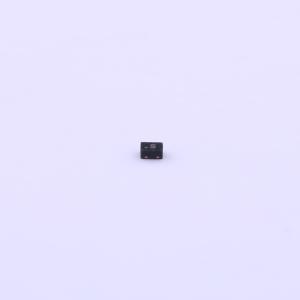

AZ5413-01F.R7GR
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ5413-01F.R7GR
- 商品编号
- C356817
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.6V | |
| 峰值脉冲电流(Ipp) | 7.5A | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.75pF |
商品概述
AZ5413 - 01F的设计包含一个单向静电放电（ESD）额定钳位单元，用于保护电子系统中的高速数据接口。AZ5413 - 01F专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）引起的过电压影响。
商品特性
- 单线路单向ESD保护
- 为受保护线路提供符合IEC 61000 - 4 - 2（ESD）标准的±20kV（空气/接触）ESD保护
- 符合IEC 61000 - 4 - 4（EFT）标准，50A（5/50ns）
- 符合IEC 61000 - 4 - 5（雷击）标准，7.5A（8 / 20μs）
- 电缆放电事件（CDE）保护
- 超低电容：典型值0.75pF
- 适用于低工作电压应用：3.3V
- 0402小型DFN封装节省电路板空间
- 保护一条I/O线路
- 开启速度快，钳位电压低
- 固态硅雪崩和有源电路触发技术
- 环保产品
应用领域
- 天线应用
- 手持便携式设备应用
- 数据和I/O线路保护
- 模拟输入线路保护
- 视频线路保护
- 3.3V操作系统
