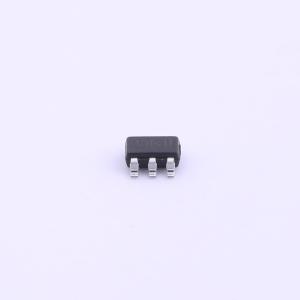

温馨提醒：图片仅供参考，商品以实物为准

AZC199-04S.R7G

ESD 5V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AZC199-04S是一款包含额定静电放电（ESD）二极管阵列的设计，用于保护高速数据接口。AZC199-04S专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）引起的过电压影响。AZC199-04S采用独特设计，在单个封装中集成了额定ESD、低电容导向二极管以及独特设计的钳位单元（等效于瞬态电压抑制（TVS）二极管）。在瞬态情况下，导向二极管将瞬态电流引导至电源线或地线。内部独特设计的钳位单元可防止电源线上出现过电压，保护任何下游元件。此外，AZC199-04S具备用于掉电模式操作的反向驱动保护设计。AZC199-04S可用于满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。在5V或低于5V的应用中，一个AZC199-04S可替代4个BAV99器件。
品牌名称: AMAZING(晶焱)
商品型号: AZC199-04S.R7G
商品编号: C356821
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

AZC199-04S是一款包含额定静电放电（ESD）二极管阵列的设计，用于保护高速数据接口。AZC199-04S专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）引起的过电压影响。

AZC199-04S采用独特设计，在单个封装中集成了额定ESD、低电容导向二极管以及独特设计的钳位单元（等效于瞬态电压抑制（TVS）二极管）。在瞬态情况下，导向二极管将瞬态电流引导至电源线或地线。内部独特设计的钳位单元可防止电源线上出现过电压，保护任何下游元件。此外，AZC199-04S具备用于掉电模式操作的反向驱动保护设计。AZC199-04S可用于满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。在5V或低于5V的应用中，一个AZC199-04S可替代4个BAV99器件。

商品特性

为4条高速I/O线和一条VDD线提供ESD保护
每条线路的ESD保护符合IEC 61000-4-2标准（ESD）±27kV（空气放电）、±16kV（接触放电）；IEC 61000-4-4标准（电快速瞬变脉冲群，EFT）3级、55A（5/50ns）；IEC 61000-4-5标准（浪涌，Lightning）6A（8/20μs）
适用于低工作电压应用，如5V、4.2V、3.3V、2.5V等
低电容：典型值为1.0pF
开启速度快，钳位电压低
包含额定ESD二极管阵列和内部等效TVS二极管
采用固态硅雪崩和有源电路触发技术
具备掉电模式反向驱动保护
提供无铅版本
环保产品

应用领域

视频图形卡
数字视频接口（DVI）
USB2.0电源和数据线保护
笔记本电脑和个人电脑
显示器和平板显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	11V
	峰值脉冲电流(Ipp)	6A@8/20us
	击穿电压	9V
	反向电流(Ir)	5uA

	属性	参数值
	通道数	四路
	工作温度	-55℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
