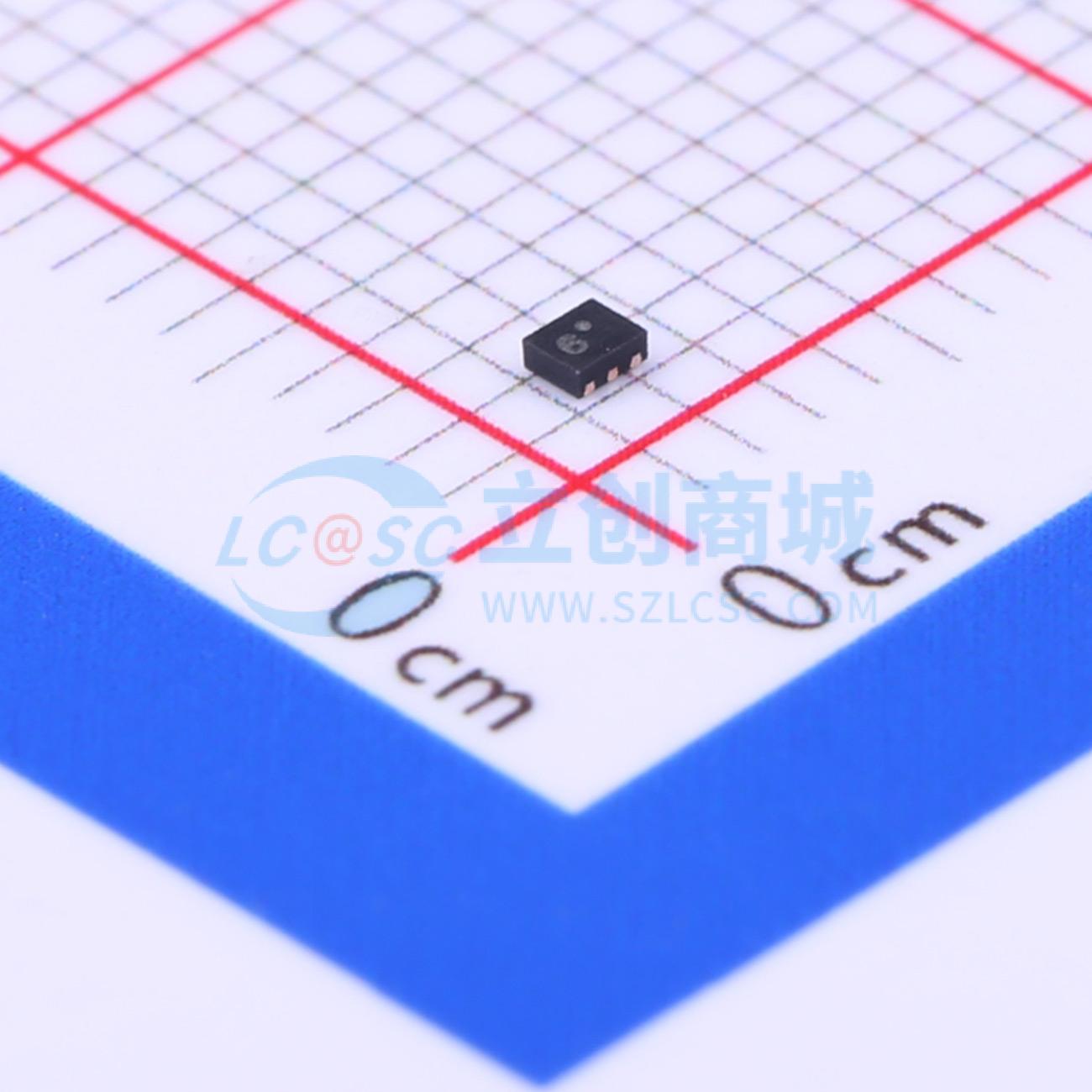

温馨提醒：图片仅供参考，商品以实物为准
AZ1045-02F.R7G
TVS 5V截止 3.5A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ1045-02F.R7G
- 商品编号
- C356813
- 商品封装
- DFN1210
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述
AZ1045-02F的设计包含额定静电放电（ESD）二极管阵列，用于保护高速数据接口。AZ1045-02F专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）引起的过电压影响。 AZ1045-02F采用独特设计，在单个封装中集成了额定ESD、超低电容导向二极管以及独特设计的箝位单元（等效于瞬态电压抑制（TVS）二极管）。在瞬态情况下，导向二极管将瞬态电流导向内部ESD线路或接地线。箝位单元的独特内部设计可防止内部ESD线路和I/O线路出现过电压，从而保护任何下游元件。 AZ1045-02F可用于满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
商品特性
- 为2个高速I/O通道提供ESD保护
- 按照IEC 61000-4-2标准为每个通道提供ESD保护（ESD）：±15kV（空气放电）、±10kV（接触放电）
- 适用于5V及以下工作电压
- 超低电容：典型值为0.5pF
- 开启速度快，箝位电压低
- 带有内部等效TVS二极管的额定ESD二极管阵列
- 固态硅雪崩和有源电路触发技术
- 简化高速差分信号通道布局
- 环保产品
应用领域
- MHL（移动高清连接）
- USB 3.0和USB 2.0
- HDMI 1.4和HDMI 1.3
- DisplayPort接口
- SATA和eSATA接口
- 移动电话
- 手持便携式应用
