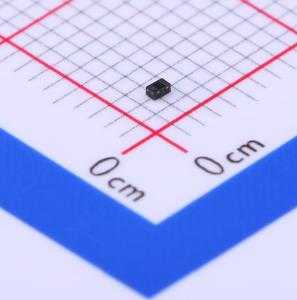

AZ5825-01F.R7GR

双向ESD 5V截止峰值脉冲电流：18A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AZ5825-01F的设计包含一个双向浪涌额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5825-01F专为保护连接到电源和控制线的敏感元件而设计，可防止这些元件因静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）导致的过电压损坏和闩锁效应。AZ5825-01F是一种独特的设计，在单个封装中包含了专利钳位单元。在瞬态条件下，该专利钳位单元可防止电源线或控制/数据线上出现过电压，从而保护任何下游元件。AZ5825-01F可用于满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
品牌名称: AMAZING(晶焱)
商品型号: AZ5825-01F.R7GR
商品编号: C356816
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

AZ5825-01F的设计包含一个双向浪涌额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5825-01F专门设计用于保护连接到电源和控制线的敏感元件，防止其受到由静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）引起的过电压损坏和闩锁效应。 AZ5825-01F是一种独特的设计，在单个封装中包含专用钳位单元。在瞬态条件下，专用钳位单元可防止电源出现过电压。

商品特性

对单线路提供双向ESD保护
为受保护线路提供ESD保护，符合IEC 61000-4-2（ESD）±30kV（空气）、±30kV（接触）；IEC 61000-4-4（EFT）80A（5/50ns）；IEC 61000-4-5（雷击）18A（8/20μs）标准
适用于5.0V低工作电压应用
0402小型DFN封装节省电路板空间
保护一条I/O线或电源线
开启速度快且钳位电压低
采用固态硅雪崩和有源电路触发技术
环保产品

应用领域

-移动设备的Vbat引脚-电源线保护-音频保护-手机-手持便携式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	6.5V
	峰值脉冲电流(Ipp)	18A
	击穿电压(VBR)	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	30pF
