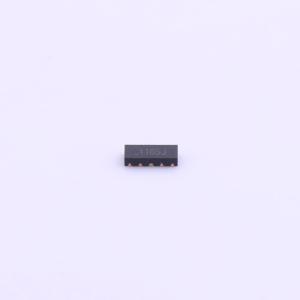

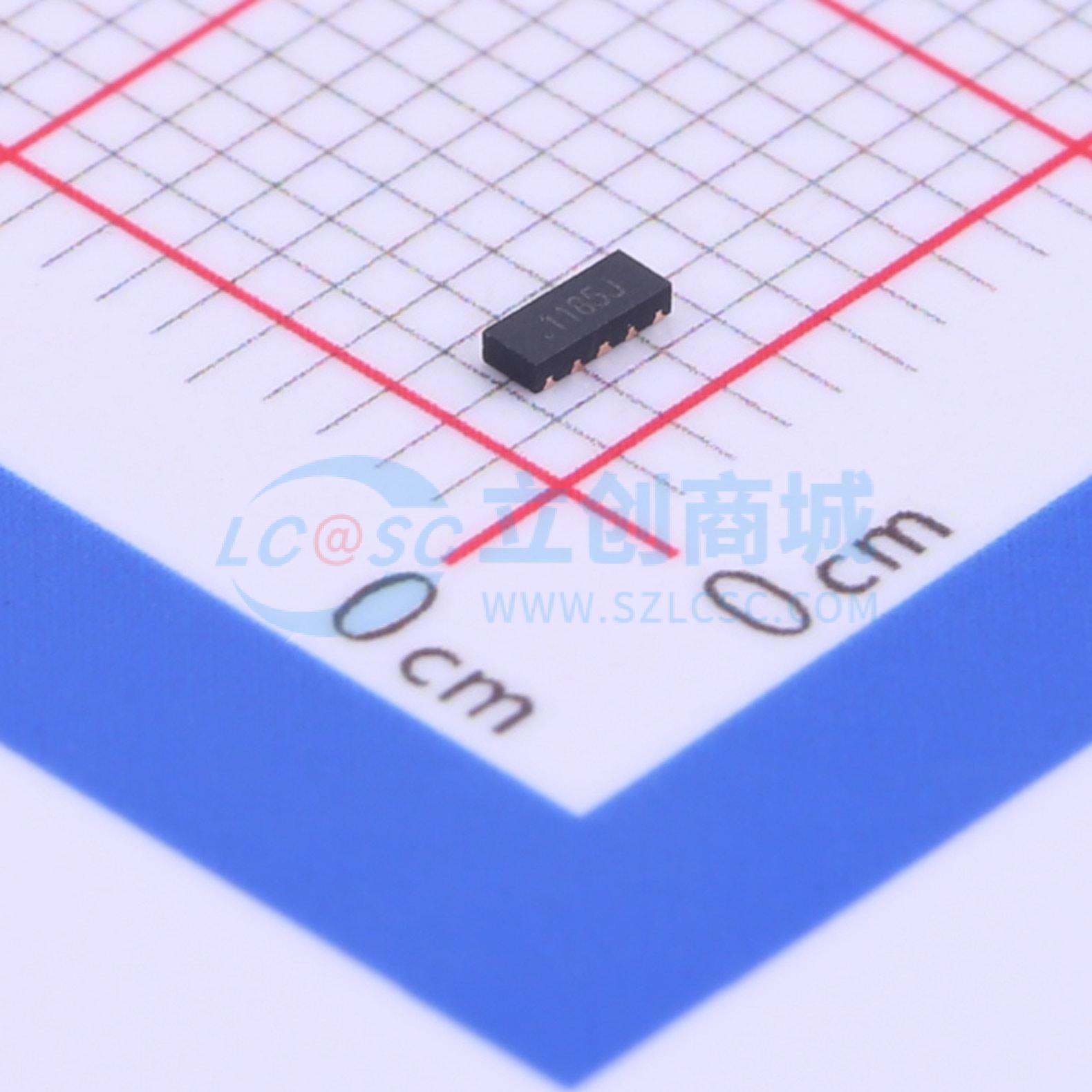

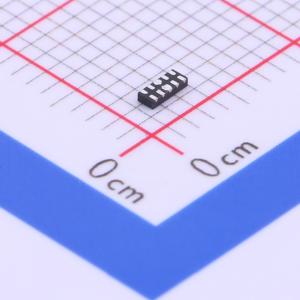

AZ1043-04F.R7G
TVS 3.3V截止 4A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ1043-04F.R7G
- 商品编号
- C356812
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.5V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 4.5V | |
| 类型 | TVS |
商品概述
AZ1043-04F 是一款包含额定 ESD 二极管阵列的设计，用于保护高速数据接口。AZ1043-04F 专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电 (ESD) 引起的过电压影响。
AZ1043-04F 是一种独特的设计，在单个封装中包含额定 ESD、超低电容导向二极管和独特设计的箝位单元（相当于一个瞬态电压抑制 (TVS) 二极管）。在瞬态条件下，导向二极管将瞬态电流导向内部 ESD 线或地线。箝位单元的独特内部设计可防止内部 ESD 线和 I/O 线上出现过电压，从而保护任何下游组件。
AZ1043-04F 可用于满足 IEC 61000-4-2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 为最小化过渡差分信号 (TMDS) 通道提供 ESD 保护
- 保护四条 I/O 线
- 为每条线路提供符合 IEC 61000-4-2（ESD）±15kV（空气放电）、±11kV（接触放电）和 IEC 61000-4-5（雷击）4A（8/20μs）标准的 ESD 保护
- 适用于 3.3V 及以下的工作电压
- 超低电容：典型值为 0.45pF
- 开启速度快且箝位电压低
- 包含额定 ESD 二极管阵列和内部等效 TVS（瞬态电压抑制）二极管
- 简化 HDMI 连接器的布局
- 采用固态硅雪崩和有源电路触发技术
- 环保产品
应用领域
- 高清多媒体接口 (HDMI) 1.3、1.4 和 2.0 版本
- DisplayPort 接口
- SATA 和 eSATA 接口
- USB3.0
- 数字视频接口 (DVI)
- 高达 480Mbps 的 USB2.0
- 高达 3.2Gbps 的 IEEE 1394
- 以太网端口：10/100/1000Mbps
- 台式机和笔记本电脑
- 消费电子产品
- 机顶盒
- DVDRW 播放器
- 显卡
