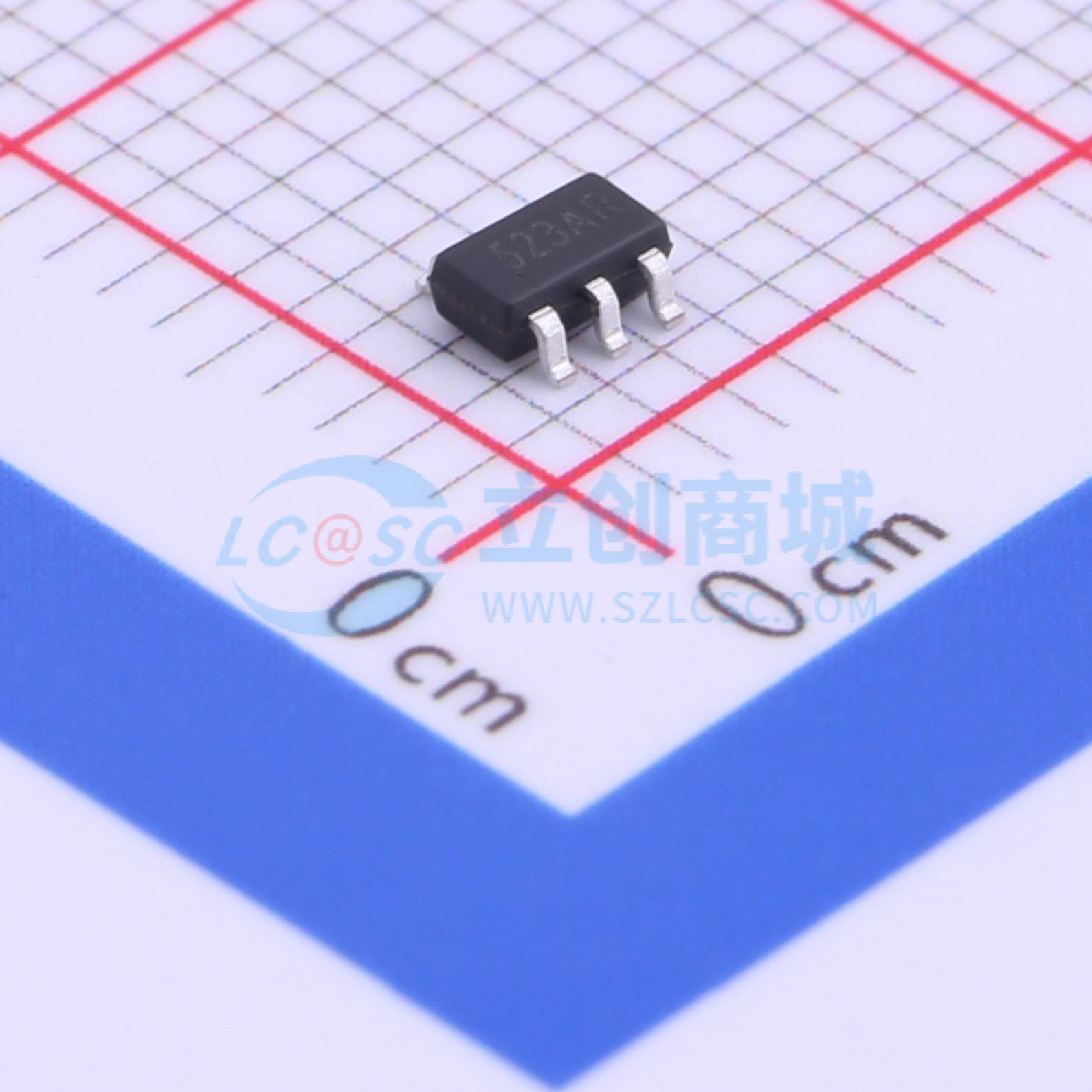

温馨提醒：图片仅供参考，商品以实物为准

G5243AT11U

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: GMT(致新)
商品型号: G5243AT11U
商品编号: C356795
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

	属性	参数值
	最大连续电流	-
	导通电阻	120mΩ
	功能特性	过流保护；欠压锁定；反向电流阻断；集成电荷泵；输出放电功能；过温保护
	工作温度	-40℃~+85℃

商品概述

G5243A是一款用于自供电和总线供电通用串行总接口(USB)应用的集成120mΩ电源开关。它具有多种保护特性，包括带折返功能的限流以及热关断功能，以防止在连续重载或短路时由于功耗增加而导致开关灾难性故障。内置电荷泵用于驱动无寄生体二极管的N沟道MOSFET，从而在电源关闭时消除开关上的反向电流流动。G5243A在电源开关关闭时具有关断放电功能。典型的下拉电阻为75Ω。其低静态供电电流和小封装（SOT-23-5）使其特别适用于电池供电设备，如PDA和个人移动电话。

商品特性

120毫欧高侧MOSFET
带折返功能的2A电流限制
工作范围：2.7V至5.5V
典型Vout开启上升时间1.9毫秒
欠压闭锁
65微安静态电源电流
最大待机电源电流1微安
高电平有效使能引脚
断电时无反向电流
OUT引脚关断放电功能
SOT-23-5封装

应用领域

高侧电源保护开关
USB 电源管理
USB 主机和自供电集线器
USB 总线供电集线器
热插拔电源供应
电池充电电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	2.7V~5.5V
