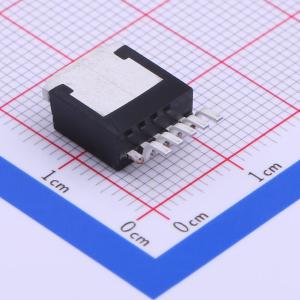

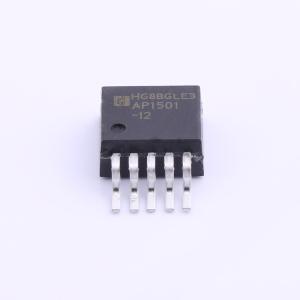

温馨提醒：图片仅供参考，商品以实物为准
AP1501-12/TR
3A降压稳压器，开关频率150kHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1501 系列稳压器是单片集成电路，可为降压型（buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，并具备出色的线性和负载调节能力。这些器件提供 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量极少，使用简单，内部集成了频率补偿电路和固定频率振荡器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- AP1501-12/TR
- 商品编号
- C356717
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品特性
- AP1501系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。
- 提供3.3V、5V、12V固定输出电压版本，以及可调输出版本。
- 这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。
- AP1501系列的开关频率为150 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。
- 提供标准的5引脚TO - 220封装（有多种不同引脚弯曲选项）和5引脚TO - 263表面贴装封装。
- 多家不同制造商提供一系列专为AP1501系列优化的标准电感。
- 在指定的输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。
- 具备外部关断功能，典型待机电流为80 μA。
- 自保护功能包括输出开关的两级降频限流和过温关断，可在故障条件下提供全面保护。
- 可调版本的输出电压范围为1.2V至37V，在电压和负载条件下最大公差为±4%。
- 保证3A输出负载电流。
- 输入电压范围最高可达40V。
- 仅需4个外部元件。
- 出色的线性和负载调节规格。
- 150 kHz固定频率内部振荡器。
- 具备TTL关断能力。
- 低功耗待机模式，典型电流为80 μA。
- 高效率。
- 使用易于获取的标准电感。
- 具备热关断和限流保护功能。
应用领域
- 简单高效的降压（buck）稳压器
- 板载开关稳压器
- 正转负转换器
