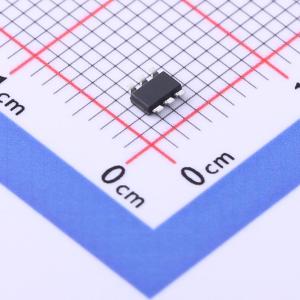

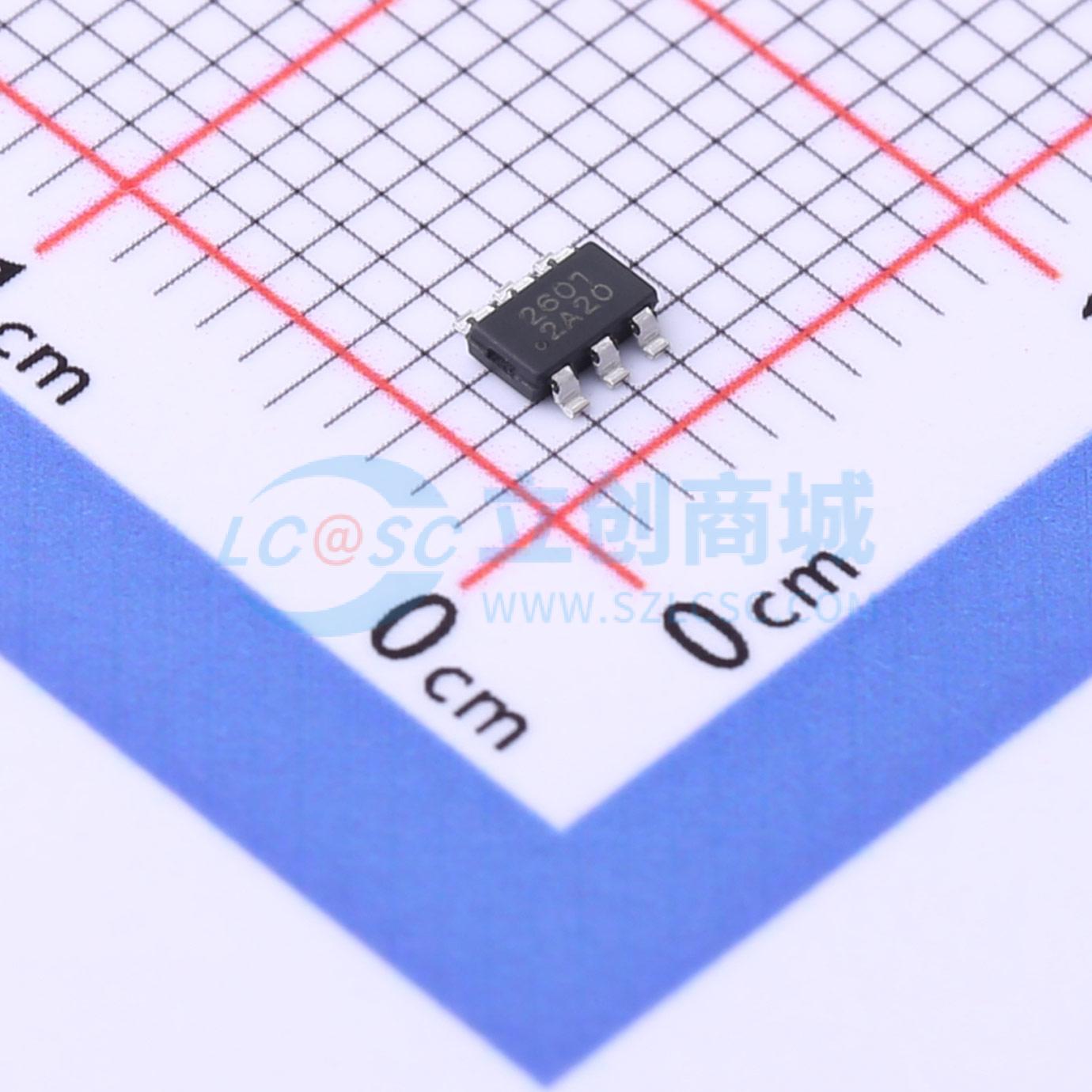

SCT2601TVBR
4.5V-60V输入，0.6A输出，高效降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2601是一款4.5V至60V输入电压范围的0.6A降压转换器,集成了500mΩ导通电阻的高侧MOSFET。采用峰值电流模式控制,支持脉冲跳跃模式（PSM）,具有低静态电流（80μA）,固定700kHz开关频率,最小导通时间80ns,内部补偿电路,软启动时间和多种保护功能。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2601TVBR
- 商品编号
- C2931912
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 765mV~57V | |
| 输出电流 | 600mA | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2601是一款0.6A降压转换器，输入电压范围宽，为4.5V至60V，集成了一个500mΩ的高端MOSFET。SCT2601采用峰值电流模式控制，支持脉冲跳跃调制（PSM），静态电流低至80uA，有助于转换器在轻载或待机条件下实现高效率。 SCT2601具有固定的700KHz开关频率，可最小化外部片外无源元件的尺寸并降低输出纹波。SCT2601允许从高输入电压到低输出电压的功率转换，高端MOSFET的最小导通时间为80ns，还支持低压差操作，输入与输出之间的电压差较小。 该器件提供固定的6ms软启动功能，以防止在输出电压斜坡启动期间产生浪涌电流，并且内部集成了补偿电路，使得该器件使用时所需的外部元件最少。 SCT2601提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。该器件采用TSOT23 - 6L封装。
商品特性
- 宽输入范围：4.5V - 60V
- 连续输出电流：0.6A
- 0.765V ±2.5%反馈参考电压
- 集成500mΩ高端MOSFET
- 低静态电流：80uA
- 轻载时采用脉冲跳跃模式（PSM）
- 最小导通时间80ns
- 6ms内部软启动时间
- 内部补偿
- 开关频率700KHz
- 可编程输入电压的精确使能阈值
- 欠压锁定保护（UVLO）阈值和迟滞
- 低压差模式操作
- 过压和过温保护
- 采用TSOT23 - 6L封装
应用领域
- 12V、24V、48V工业和电信电源系统
- 工业自动化和电机控制
- 汽车配件
- 便携式手持仪器
- 便携式媒体播放器
