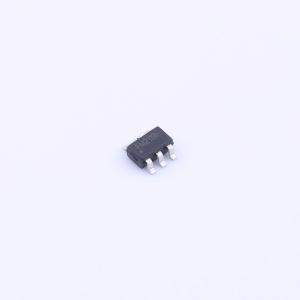

FM2119H

锂电池保护IC

描述

FM2119H系列电路是一款高精度的单节可充电锂电池的过充电和过放电保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。正常状态下，FM2119H的VDD端电压在过电压充电保护阈值（VOC）和过电压放电保护阈值（VOD）之间，且其VM检测端电压在充电器检测电压（VCHG）与过电流放电保护阈值（VEDI)之间，此时FM2119H的COUT端和DOUT端都输出高电平，分别使外接充电控制N-MOS管Q1和放电控制N-MOS管Q2导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。

品牌名称

FM(富满)

商品型号

FM2119H

商品编号

C2927921

商品封装

SOT-23-6​

包装方式

编带

商品毛重

0.066克(g)
