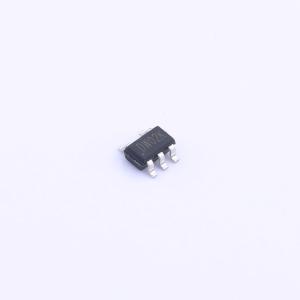

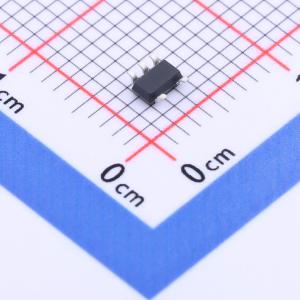

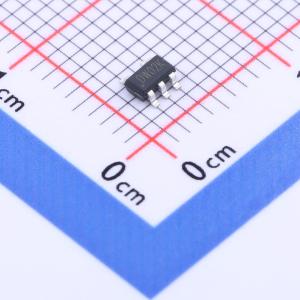

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | -300mV~10V | |
| 充电饱和电压 | 4.3V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.44V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
DW02K 系列电路是一款高精度的单节内置 MOSFET 可充电锂电池的保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。 正常状态下，DW02K 的 VDD 端电压在过电压充电保护阈值（V₀₀）和过电压放电保护阈值（VₒD）之间，且其 Vₘ 检测端电压在充电器检测电压（V₍ₕ₉）与过电流放电保护阈值（VₑD₁）之间，此时 DW02K 使内置 N - MOS 管导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。 DW02K 通过检测 VDD 或 VM 端电压（相对于 GND 端）来进行过充/放电保护。当充/放电保护条件发生时，内置 N - MOS 由导通变为截止，从而充/放电过程停止。 DW02K 对每种保护状态都有相应的恢复条件，当恢复条件满足以后，内置 N - MOS 由截止变为导通，从而进入正常状态。 DW02K 对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应的时间以后，才进行相应的保护/恢复。如果保护/恢复条件在相应的延迟时间以前消除，则不进入保护/恢复状态。 DW02K 工作时功耗非常低，采用非常小的 SOT23 - 5 的封装，使得该芯片非常适合应用于空间限制小的可充电电池应用。
商品特性
- 单节锂离子或锂聚合物电池的理想保护电路
- 内置低导通内阻 N - MOSFET
- 高精度的过充电保护电压检测 4.30 ± 50mV
- 高精度的过放保护电压检测 2.44 ± 100mV
- 高精度过电流放电保护检测
- 电池短路保护
- 有 0V 充电
- 带有过充、过放自动恢复功能
- 内部集成 RC、内置 MOSFET（无需任何外围器件）
- 超小型化的 SOT23 - 5 封装
- MOSFET: RSS(on) < 70mΩ(VGS = 3.7V, ID = 1A)
应用领域
- 锂电池的充电、放电保护电路
- 电话机电池或其它锂电池高精度保护器
