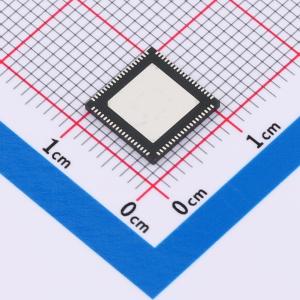

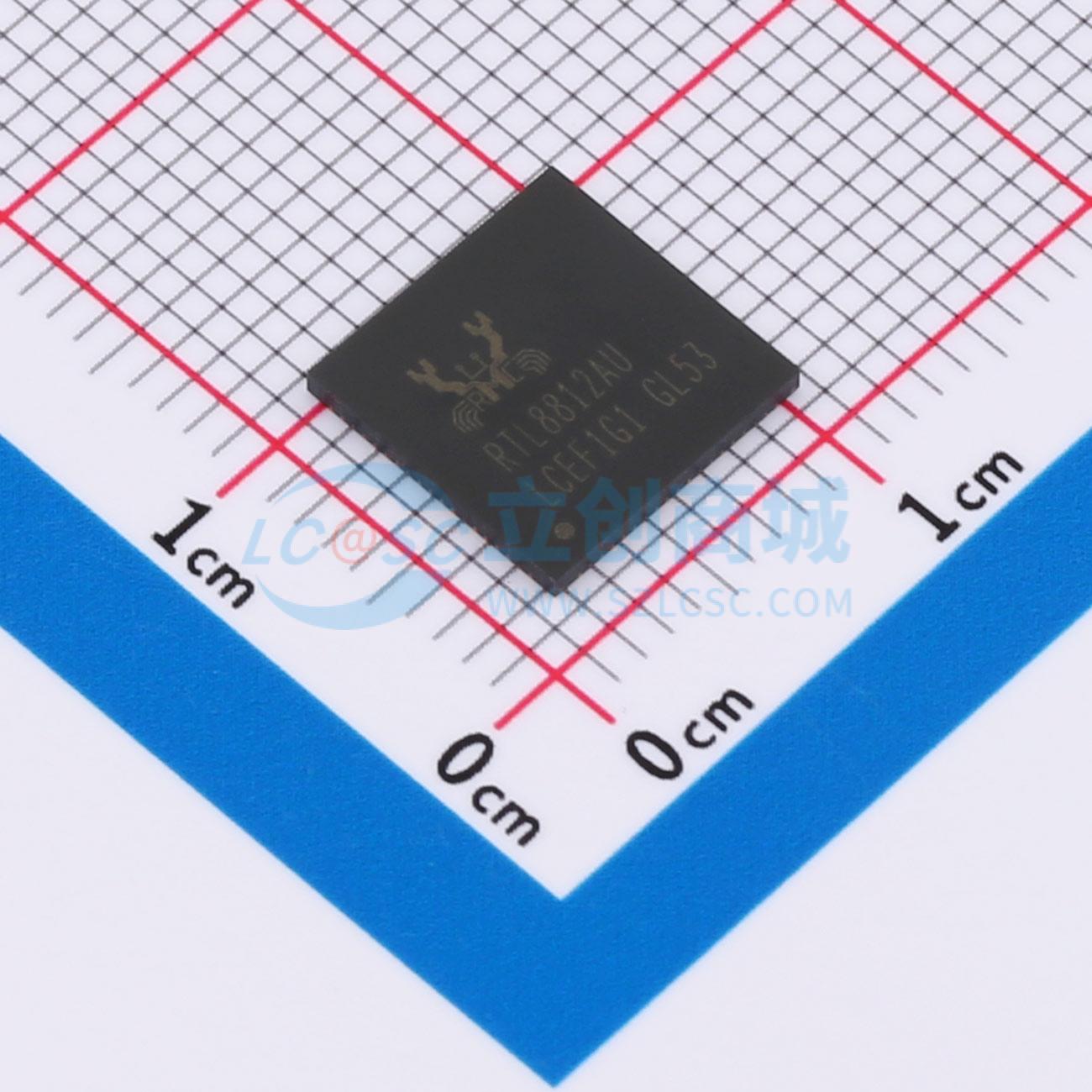

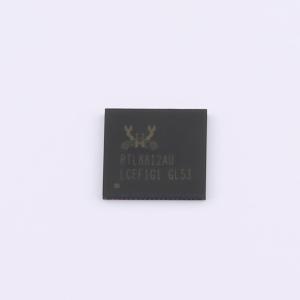

RTL8812AU-CG

带USB 3.0接口的单芯片IEEE 802.11a/b/g/n/ac 2T2R无线局域网控制器

描述

瑞昱RTL8812AU-CG是一款高度集成的单芯片多输入多输出（MIMO）无线局域网（WLAN）USB 2.0/3.0网络接口控制器，符合无线超高吞吐量IEEE 802.11ac Draft 2.0和802.11n标准。RTL8812AU-CG为高性能无线客户端提供了完整的解决方案，还支持WiFi Direct功能，可轻松构建WiFi P2P个人区域网络。RTL8812AU-CG基带采用双发射双接收路径（2T2R）实现多输入多输出（MIMO）正交频分复用（OFDM）。其特性包括双空间流传输、400ns短保护间隔（GI）、空间扩展，并支持20MHz、40MHz和80MHz信道带宽。此外，RTL8812AU提供单空间流空时分组码（STBC）、发射波束成形（TxBF）和低密度奇偶校验（LDPC）以扩展传输范围。在接收端，通过最多2根天线的接收分集实现扩展范围和良好的最小灵敏度。作为接收方，RTL8812AU还支持显式探测包反馈，有助于具备波束成形能力的发送方。凭借2个独立的射频模块，RTL8812AU可实现无链路中断的快速漫游。为实现与旧标准的兼容性，该芯片包含直接序列扩频（DSSS）、补码键控（CCK）和OFDM基带处理，以支持所有IEEE 802.11b、802.11g和802.11a数据速率。提供具有数据加扰能力的差分相移键控调制方案DBPSK和DQPSK，CCK支持旧数据速率，具有长或短前导码。高速FFT/IFFT路径，结合各个子载波的BPSK、QPSK、16QAM、64QAM和256QAM调制，以及1/2、2/3、3/4和5/6的速率兼容编码率，为IEEE 802.11ac MIMO OFDM提供高达866.7Mbps的数据速率。RTL8812AU-CG内置增强型信号检测器、自适应频域均衡器和软判决维特比解码器，以减轻多流接收中的严重多径效应和相互干扰。为获得更好的检测质量，实现了最多应用两条接收路径的最大比合并（MRC）接收分集。提供强大的干扰检测和抑制功能，以抵御蓝牙、无绳电话和微波炉的干扰。为有效利用MIMO信道，实现了用于多流应用的接收向量分集。为射频前端提供高效的IQ不平衡、直流偏移、相位噪声、频率偏移和定时偏移补偿。提供可选的数字发射和接收FIR滤波器，分别满足发射频谱模板要求和抑制邻道干扰。RTL8812AU-CG支持快速接收机自动增益控制（AGC），天线间具有同步和异步控制环路、天线分集功能和自适应发射功率控制功能，以在收发器的模拟部分获得更好的性能。RTL8812AU-CG的MAC支持用于多媒体应用的802.11e、用于安全的802.11i和WAPI（无线认证与保密基础结构），以及用于提高MAC协议效率的802.11n/802.11ac Draft 2.0。使用如带块确认（BA）的聚合MAC协议数据单元（A-MPDU）和聚合MAC服务数据单元（A-MSDU）等数据包聚合技术，显著提高了协议效率。

品牌名称

REALTEK(瑞昱)

商品型号

RTL8812AU-CG

商品编号

C2928090

商品封装

QFN-76-EP(9x9)​

包装方式

托盘

商品毛重

0.3克(g)
