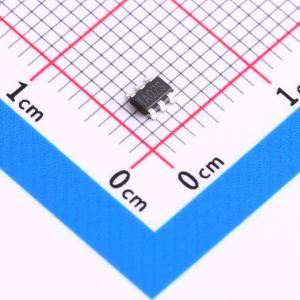

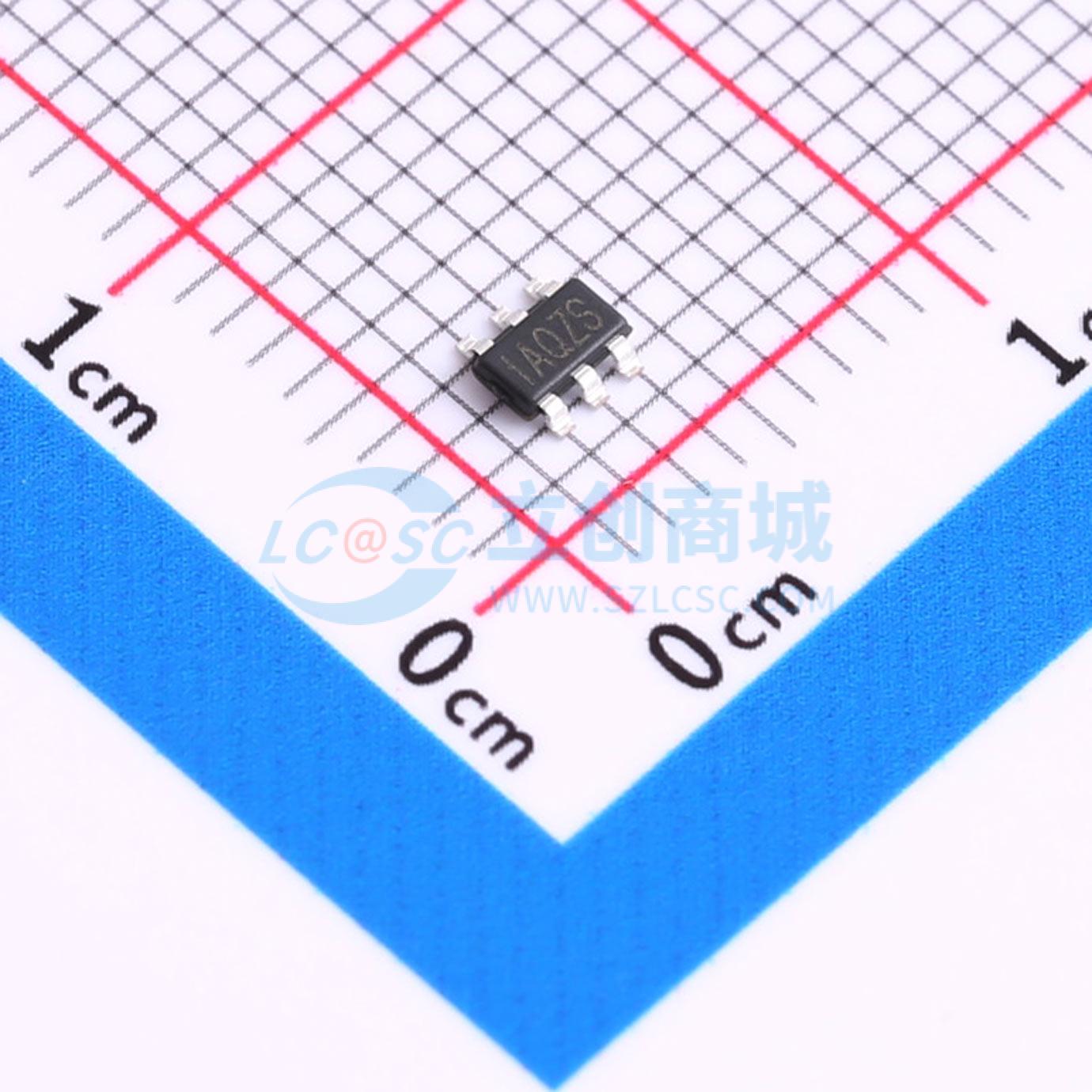

MP2457GJ-Z
36V、0.6A、2MHz同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2457GJ-Z
- 商品编号
- C2928092
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~36V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 65uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2457 是一款高频降压型开关稳压器，集成了高端和低端功率 MOSFET。MP2457 采用电流模式控制，可实现快速环路响应，能高效提供高达 0.6A 的输出电流。 5V 至 36V 的宽输入电压范围适用于各种降压应用，0.6μA 的关断模式静态电流使该器件可用于电池供电的应用。MP2457 在低输入电压条件下采用高占空比和低压差模式。 MP2457 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，从而在较宽的负载范围内实现高功率转换效率。 频率折返功能可防止启动期间出现短路和电感电流失控。热关断功能确保可靠且容错的运行。 MP2457 采用经济高效的 TSOT23 - 6 封装。
商品特性
- 满足 0.1% 的输出电压纹波
- 低压差模式
- 65μA 工作静态电流
- 轻载模式
- 效率 >90%
- 专用内部补偿
- 使用陶瓷/电解输出电容时保持稳定
- 5V 至 36V 宽工作输入电压范围
- 400mΩ/200mΩ 内部功率 MOSFET
- 2MHz 固定开关频率
- 内部软启动 (SS)
- 无需电流检测电阻的精确电流限制
- 输出电压可在 0.8V 至 0.95·VIN 范围内调节
- 保证工业温度范围限制
- 采用 TSOT23 - 6 封装
应用领域
- 功率计
- 汽车售后市场
- 多功能打印机 (MFP)
- 一般消费类产品
