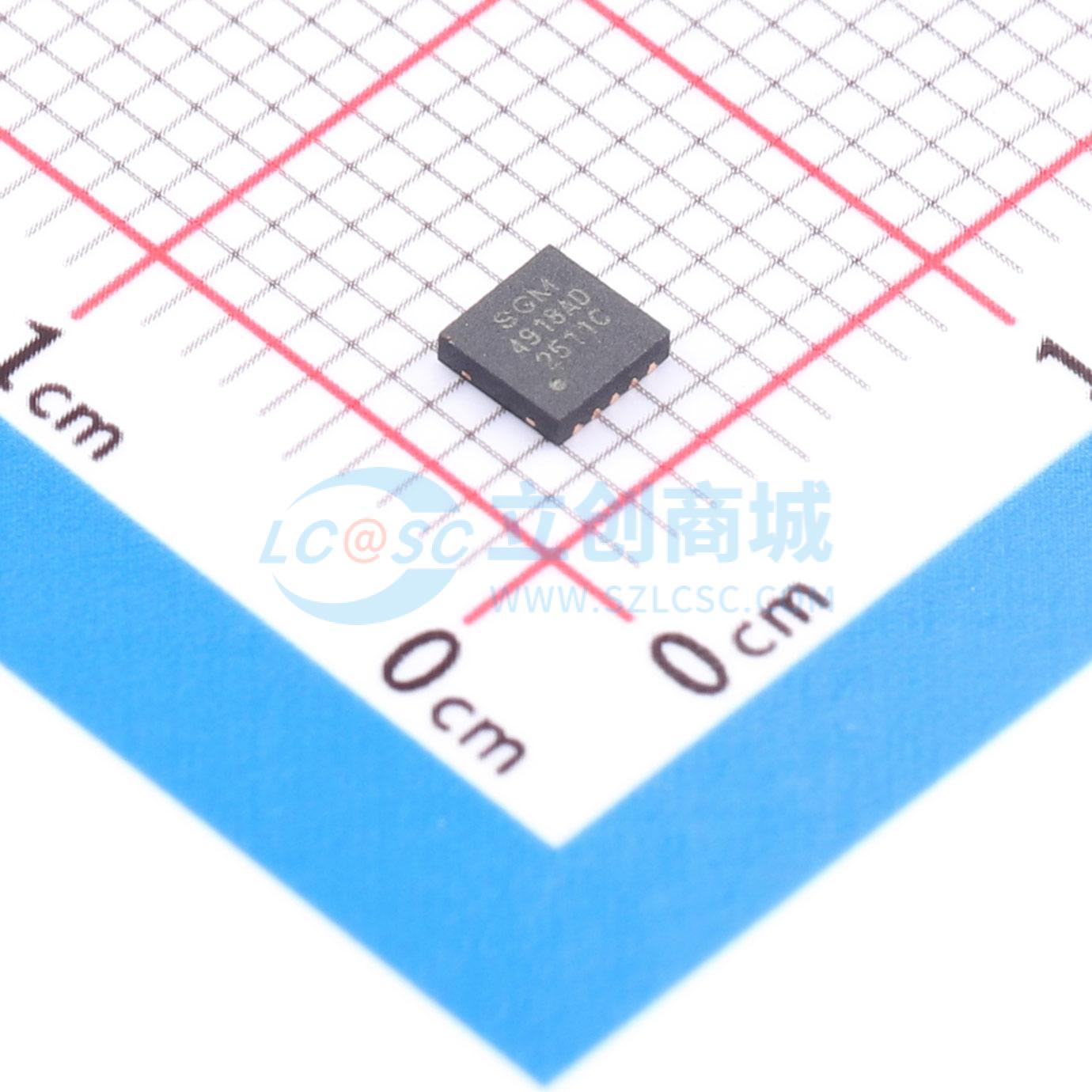

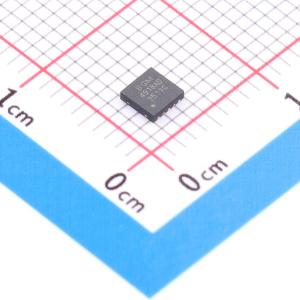

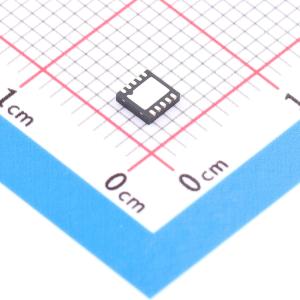

温馨提醒：图片仅供参考，商品以实物为准
SGM4918AYD10G/TR
80mW无电容立体声耳机放大器（带关断功能）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 立体声耳机放大器，专为便携式应用而设计，可在2.7V至5.1V的单电源下工作。无电容设计可通过单电源产生接地参考输出，并可消除输出直流阻断电容，以降低元件高度和成本。对于SGM4918B，内部增益设置为-2V/V，以进一步减少元件数量。对于SGM4918A，增益可通过外部反馈电阻进行调节
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM4918AYD10G/TR
- 商品编号
- C2928094
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 80mWx2@32Ω | |
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 5.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 100dB | |
| 电源纹波抑制比(PSRR) | 78dB | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.7V~5.1V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- SGM4918是一款立体声耳机放大器，专为便携式应用设计，可在2.7V至5.1V单电源下工作。
- 无电容设计可通过单电源产生以地为参考的输出，并能省去输出直流隔直电容，从而降低元件高度和成本。
- 对于SGM4918B，内部增益设置（-2V/V）可进一步减少元件数量。
- 对于SGM4918A，增益可通过外部反馈电阻进行调节。
- SGM4918在5V电源下的静态电流低至5.8mA，总谐波失真加噪声（THD+N）低至0.03%，在THD+N = 0.1%、5V电源下，每通道可向32Ω负载提供80mW功率。
- 在217Hz时，电源抑制比（PSRR）高达-78dB，允许该器件在嘈杂的数字电源下工作，无需额外的线性稳压器。
- 该器件具备短路和热过载保护功能。
- 内置关断控制有助于实现无噗声/喀哒声的开关控制。
- 电源电压范围：2.7V至5.1V
- SGM4918A：外部反馈增益网络；SGM4918B：固定-2V/V增益
- 无电容结构：省去以地为参考的输出，省去输出直流隔直电容，提供平坦的频率响应
- 在THD+N = 0.1%（典型值，每通道）、5V电源下，可向32Ω负载提供80mW功率
- THD+N = 0.03%（f = 1kHz）
- 高PSRR：-78dB（在217Hz时）
- 静态电流：5.8mA（典型值）
- 关断控制
- 短路和热过载保护
- 欠压锁定功能
- 工作温度范围：-40℃至+85℃
- 采用绿色TQFN-3x3-10L封装
应用领域
- 智能手机
- 便携式音频设备
- 笔记本电脑
- 个人数字助理
