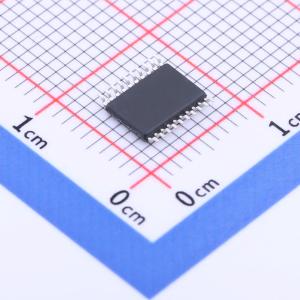

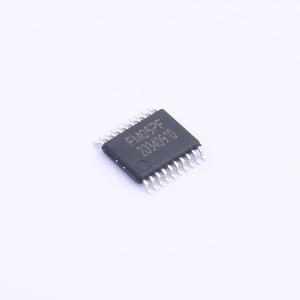

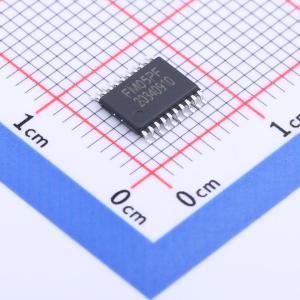

温馨提醒：图片仅供参考，商品以实物为准

FM05PF

5节可充电电池保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM05PF 系列是专业的5 节可充电电池保护芯片，具有高集成度的特点。通过检测各节电池的电压、充放电电流以及环境温度等信息实现电池过充、过放、放电过电流、短路、充电过电流、温度保护等保护功能，通过外置电容来调节过充、过放、过电流保护延时。
品牌名称: FM(富满)
商品型号: FM05PF
商品编号: C2927933
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.156克(g)

商品参数

FM05PF 系列是专业的5 节可充电电池保护芯片，具有高集成度的特点。通过检测各节电池的电压、充放电电流以及环境温度等信息实现电池过充、过放、放电过电流、短路、充电过电流、温度保护等保护功能，通过外置电容来调节过充、过放、过电流保护延时。

各节电池的高精度电压检测功能：
- 过充电检测电压 3.75V 精度 ±25mV（+25°C），精度 ±40mV（-40°C 至 +85°C）
- 过充电恢复电压 3.60V 精度 ±50mV
- 过放电检测电压 2.20V 精度 ±80mV
- 过放电恢复电压 2.40V 精度 ±100mV
3 段放电过电流检测功能：
- 过电流检测电压 1：0.10V 精度 ±15mV
- 过电流检测电压 2：0.20V
- 短路检测电压：0.40V
充电过电流检测功能，充电过电流检测电压 -0.05V
可应用于 5 节电池组
延时外置可调，通过改变外接电容大小设置过充电、过放电、过电流 1、过电流 2 检测延迟时间
温度保护功能
断线保护功能
低功耗：
- 工作时（带温度保护）25μA 典型值
- 工作时（无温度保护）15μA 典型值
- 休眠时 6μA 典型值
