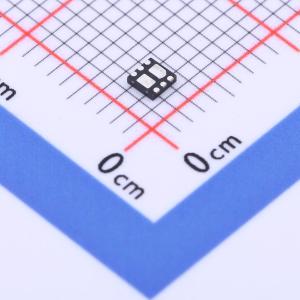

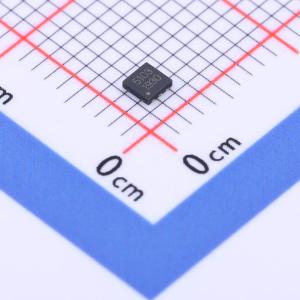

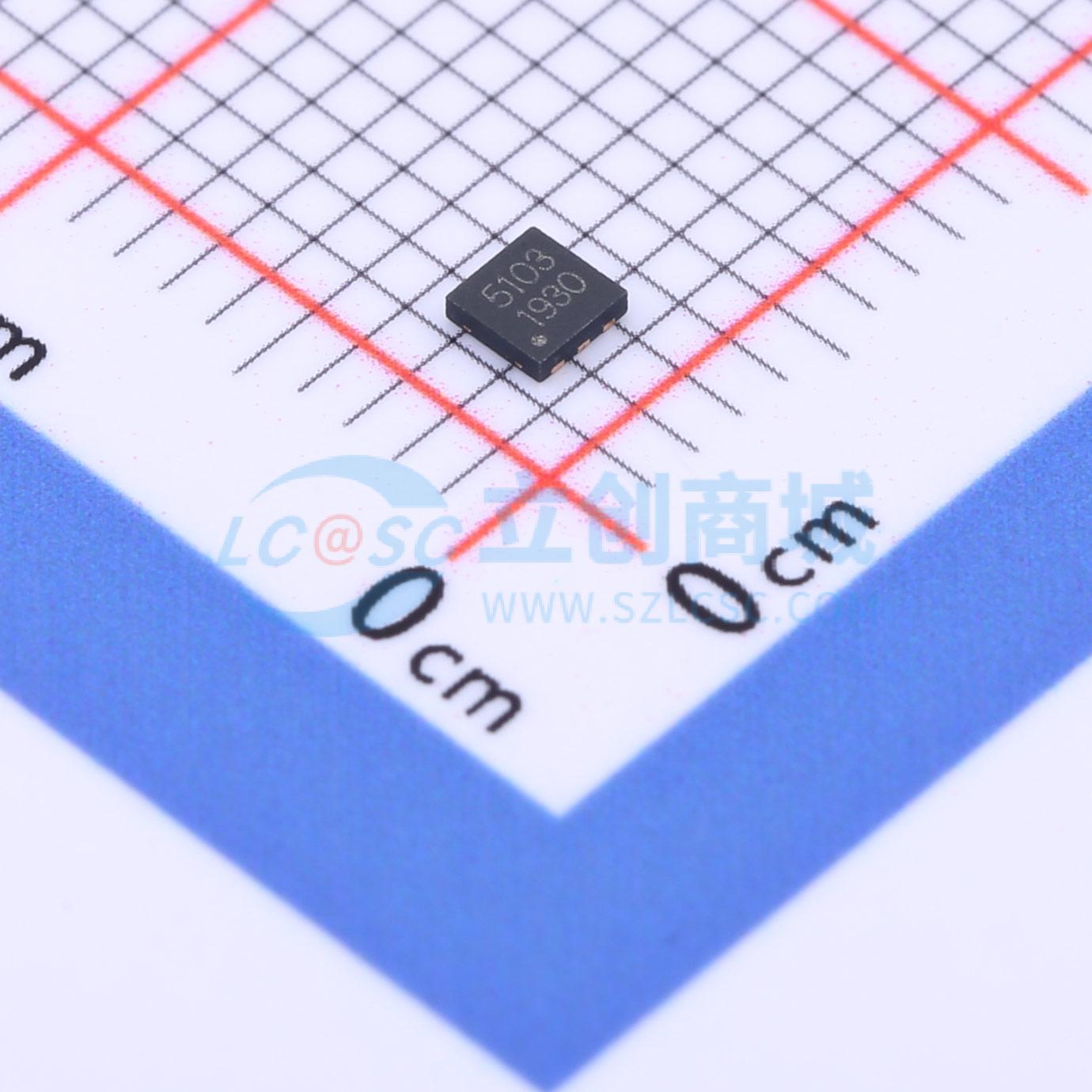

FM5103
高精度内置MOSFET锂电池保护电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM5103 是一款高精度的单节内置 MOSFET 可充电锂电池的保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。 正常状态下，FM5103 的 VDD 端电压在过电压充电保护阈值（VOC）和过电压放电保护阈值（VOD）之间，且其 VM 检测端电压在充电器检测电压（VCHG）与过电流放电保护阈值（VEDI）之间，此时 FM5103 使内置 N-MOS 管导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。
- 品牌名称
- FM(富满)
- 商品型号
- FM5103
- 商品编号
- C2927926
- 商品封装
- DFN-6L-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~6V | |
| 充电饱和电压 | 4.275V | |
| 放电截止电压 | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
FM5103 是一款高精度的单节内置 MOSFET 可充电锂电池的保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。 正常状态下，FM5103 的 VDD 端电压在过电压充电保护阈值（VOC）和过电压放电保护阈值（VOD）之间，且其 VM 检测端电压在充电器检测电压（VCHG）与过电流放电保护阈值（VEDI）之间，此时 FM5103 使内置 N-MOS 管导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。 FM5103 通过检测 VDD 或 VM 端电压（相对于 GND 端）来进行过充/放电保护。当充/放电保护条件发生时， 内置 N-MOS 由导通变为截止，从而充/放电过程停止。 FM5103 对每种保护状态都有相应的恢复条件，当恢复条件满足以后，内置 N-MOS 由截止变为导通，从而进入正常状态。 FM5103 对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应的时间以后， 才进行相应的保护/恢复。如果保护/恢复条件在相应的延迟时间以前消除，则不进入保护/恢复状态。 FM5103 工作时功耗非常低，采用非常小的 DFN2*2DD-6L 的封装，使得该芯片非常适合应用于空间限制小的可充电电池应用。
商品特性
- 单节锂离子或锂聚合物电池的理想保护电路
- 内置低导通内阻 N-MOSFET
- 过充电保护电压检测 4.275V 精度±25mV
- 过放电保护电压检测 2.800V 精度±80mV
- 过电流充电保护检测 -0.050V 精度±20mV
- 过电流放电保护检测 0.050V 精度±20mV
- 电池短路保护
- 有 0V 充电
- 低功耗工作电流:
- 工作电流 1.7uA（典型值）
- 过放电消耗电流 0.1uA（最大值）
- 休眠电流 0.1uA（最大值）
- 超小型化的 DFN2*2DD-6L
- MOSFET:RSS(on)<80mΩ(VGS=3.7V,ID=1.0A)
应用领域
- 锂电池的充电、放电保护电路
- 蓝牙耳机电池或其它智能穿戴设备的锂电池保护器
