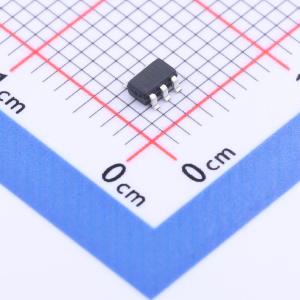

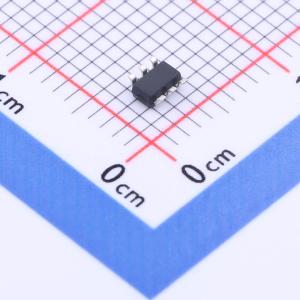

温馨提醒：图片仅供参考，商品以实物为准
FM2118
单节锂电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM2118 内置高精度电压检测电路和延迟电路，是用于单节锂离子/锂聚合物可再充电电池的保护IC。此IC 适合于对单节锂离子/锂聚合物可再充电电池的过充电、过放电和过电流进行保护。
- 品牌名称
- FM(富满)
- 商品型号
- FM2118
- 商品编号
- C2927919
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~8V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.425V | |
| 放电截止电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
FM2118 内置高精度电压检测电路和延迟电路，是用于单节锂离子/锂聚合物可再充电电池的保护IC。此IC 适合于对单节锂离子/锂聚合物可再充电电池的过充电、过放电和过电流进行保护。
商品特性
- 高精度电压检测电路
- 各延迟时间由内部电路设置（无需外接电容）
- 有过放自恢复功能
- 工作电流：典型值3μA，最大值6.0μA（VD D = 3.9V）
- 连接充电器的端子采用高耐压设计（CS 端和OC 端，绝对最大额定值是20V）
- 允许0V 电池充电功能
- 宽工作温度范围：-40℃~+85℃
- 采用SOT23-6 封装
应用领域
- 1 节锂离子可再充电电池组
- 1 节锂聚合物可再充电电池组
