温馨提醒：图片仅供参考，商品以实物为准

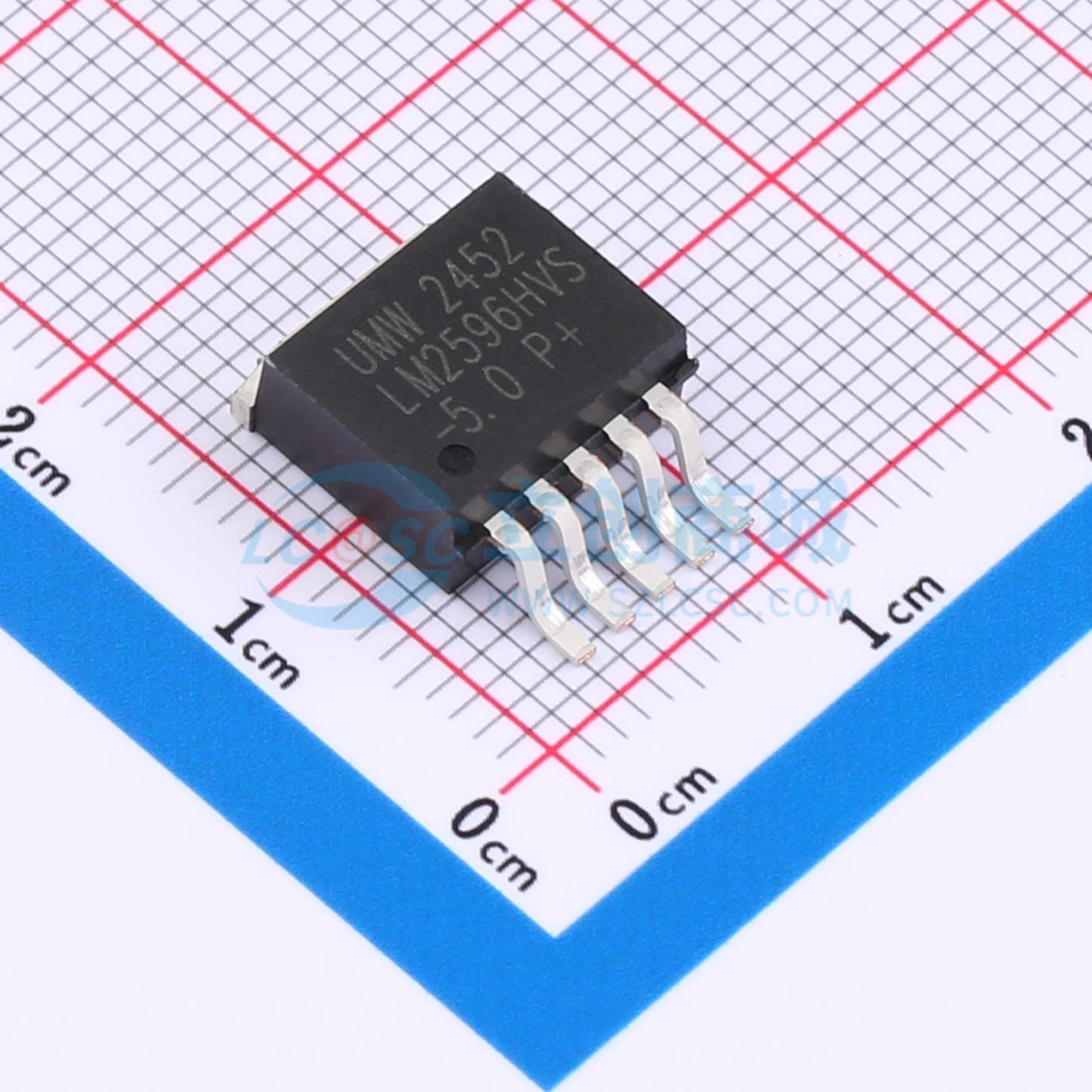

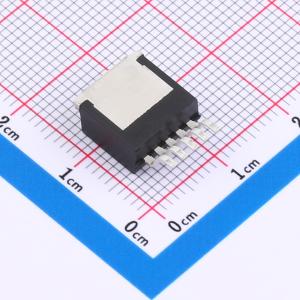

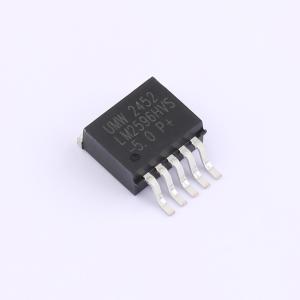

LM2596HVS-5.0(UMW)
降压型 3A 57V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2596/LM2596HV系列稳压器是单片集成电路，具备降压型开关稳压器的所有有源功能，能够驱动3A负载，且具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V的固定输出电压版本，以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LM2596HVS-5.0(UMW)
- 商品编号
- C347445
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 57V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596/LM2596HV系列稳压器是单片集成电路，提供降压型开关稳压器所需的所有有源功能，能够驱动3A负载，并具备优异的线路和负载调节性能。该系列器件提供3.3V、5V、12V固定输出电压版本以及一个可调输出版本。这些稳压器仅需极少的外部元件，易于使用，并集成了内部频率补偿和固定频率振荡器。LM2596/LM2596HV系列的工作开关频率为150 kHz，因此可以使用比低频开关稳压器更小尺寸的滤波元件。该系列提供标准的5引脚TO-220封装（具有多种不同的引脚弯曲选项）以及5引脚TO-263表面贴装封装。
商品特性
- 提供3.3V、5V、12V固定输出及可调输出版本
- 可调版本输出电压范围：1.2V至37V（高压版本为57V）
- 在输入电压和负载条件下最大误差为±4%
- 提供TO-220、TO-263和TO-220B封装
- 保证3A输出负载电流
- 输入电压范围高达60V
- 仅需4个外部元件
- 优异的线路和负载调节规格
- 150 kHz固定频率内部振荡器
- 具备TTL关断能力
- 低功耗待机模式，静态电流典型值为80 μA
- 高效率
- 使用易于获取的标准电感
- 具备热关断和限流保护
应用领域
- 简单高效的降压型稳压器
- 板载开关稳压器
