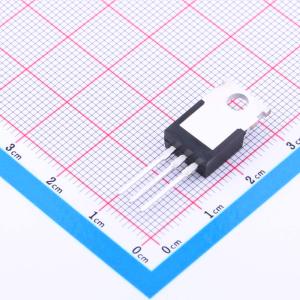

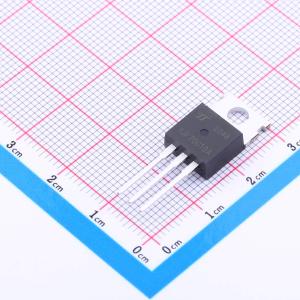

温馨提醒：图片仅供参考，商品以实物为准
YJP70G10A
1个N沟道 耐压:100V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低RDS(on) & FOM。极低的开关损耗。出色的稳定性和均匀性。快速开关和软恢复
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJP70G10A
- 商品编号
- C2908521
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 11mΩ@4.5V | |
| 耗散功率(Pd) | 125W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC@10V | |
| 输入电容(Ciss) | 2.27nF | |
| 反向传输电容(Crss) | 36pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 797pF |
商品特性
- 低RDS(ON)和品质因数 (FOM)
- 极低的开关损耗
- 出色的稳定性和一致性
- 快速开关和软恢复
- 100% 非钳位感性开关 (UIS) 测试
- 100% 漏源极电压变化 (▽VDS) 测试
应用领域
-功率开关应用-硬开关和高频电路-不间断电源
