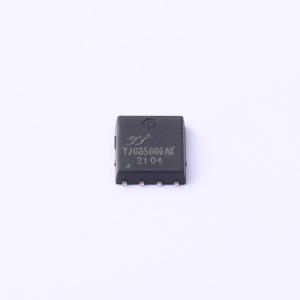

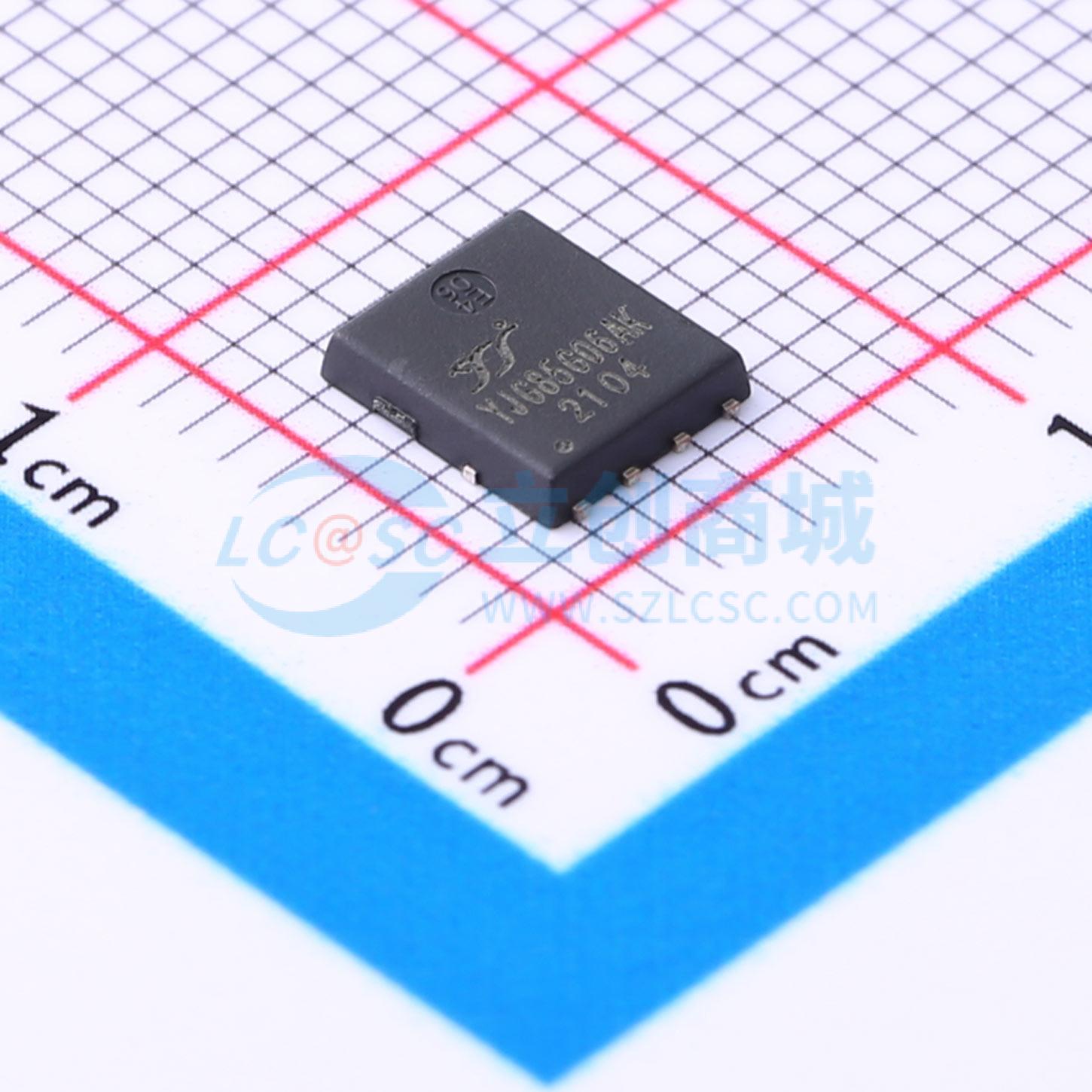

YJG85G06AK
1个N沟道 耐压:60V 电流:85A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用分裂栅沟槽MOSFET技术。具有出色的散热封装。高密度单元设计，实现低RDS(ON)
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJG85G06AK
- 商品编号
- C2908526
- 商品封装
- PDFN5060-8L
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 3.7mΩ@10V | |
| 耗散功率(Pd) | 110W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70.78nC@10V | |
| 输入电容(Ciss) | 4.65nF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 850pF |
商品概述
4409采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并能在低至4.5 V的栅极电压下工作。
商品特性
- VDS 60V
- ID 85A
- RDS(ON)(在 VGS = 10V 时)<3.7毫欧
- RDS(ON)(在 VGS=4.5V 时)<5.0欧
- 100%进行了单脉冲雪崩耐量(UIS)测试
- 100%进行了 \Delta VDS 测试
- 静电放电(ESD)防护高达2.0KV(人体模型HBM)
应用领域
-直流-直流转换器-电源管理功能-同步整流应用
