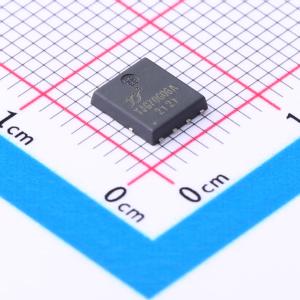

温馨提醒：图片仅供参考，商品以实物为准
YJG70G06A
1个N沟道 耐压:60V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用分裂栅沟槽MOSFET技术。具有出色的散热封装。采用高密度单元设计,实现低导通电阻RDS(ON)
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJG70G06A
- 商品编号
- C2908528
- 商品封装
- PDFN5060-8L
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 70W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.8nC@4.5V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 390pF |
商品特性
- VDS 60V
- ID 70A
- RDS(ON)(在 VGS=10 V 时)< 7.5 mΩ
- RDS(ON)(在 VGS=4.5 V 时)< 9.5 mΩ
- 100% 进行了单脉冲雪崩耐量测试
- 100% 进行了∇VDS测试
应用领域
-直流-直流转换器-电源管理功能-工业和电机驱动应用
