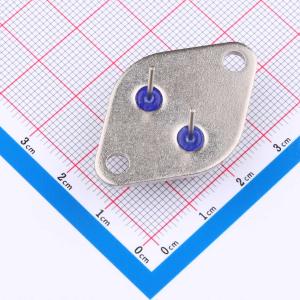

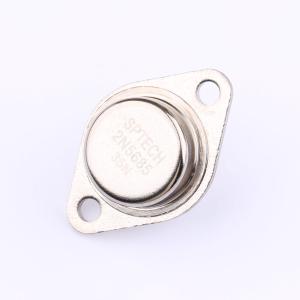

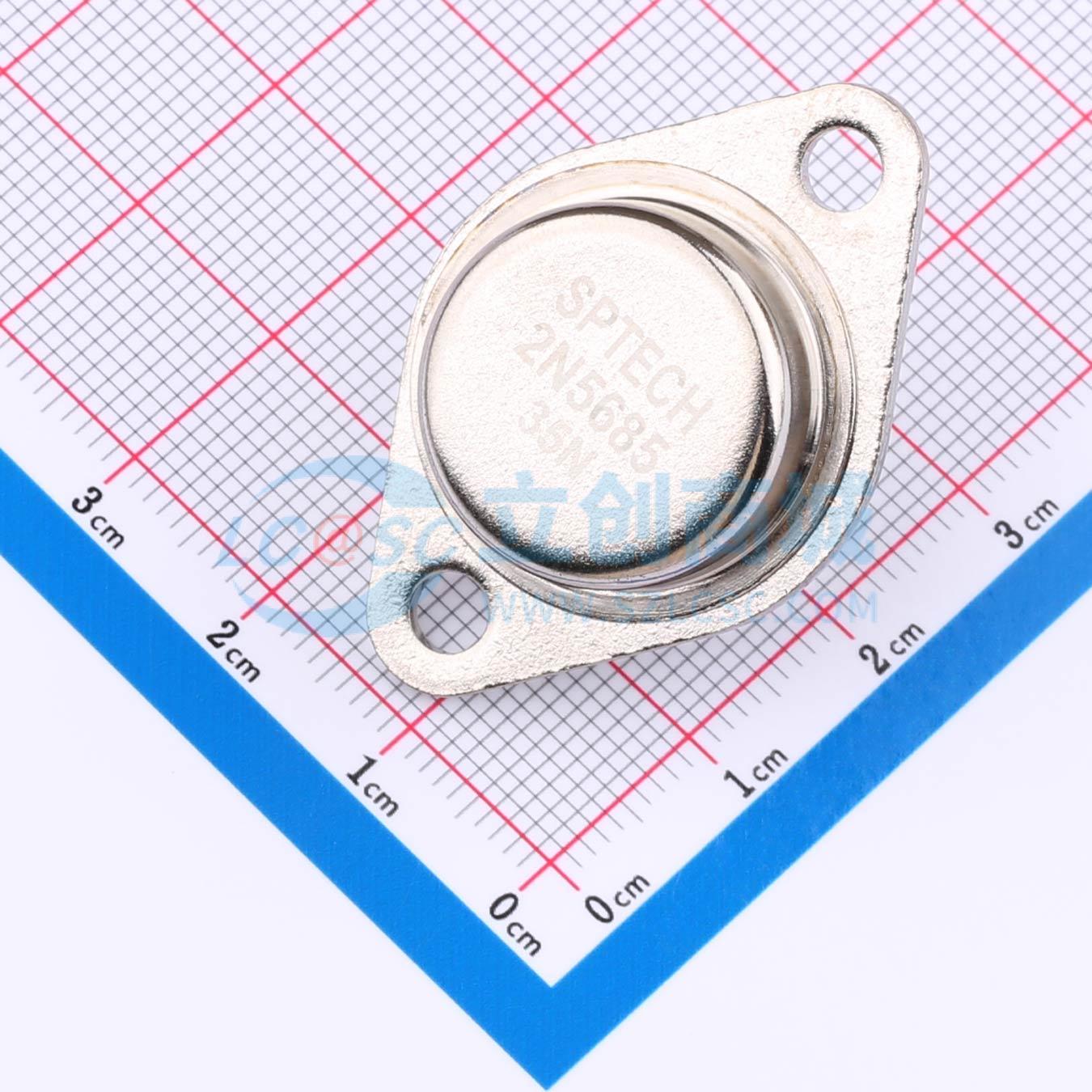

2N5685
NPN 电流:50A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ·设计用于高功率放大器和开关电路的应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5685
- 商品编号
- C2907949
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 10.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 50A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 300W | |
| 直流电流增益(hFE) | 60@25A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 2MHz | |
| 集电极截止电流(Icbo) | 2mA | |
| 集射极饱和电压(VCE(sat)) | 5V@50A,10A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
高直流电流增益 - hFE = 15 ~ 60（@IC = -50A） • 低饱和电压 - VCE(sat) = -1.0 V（最大值）（@IC = -25 A）
应用领域
专为高功率放大器和开关电路应用而设计。
