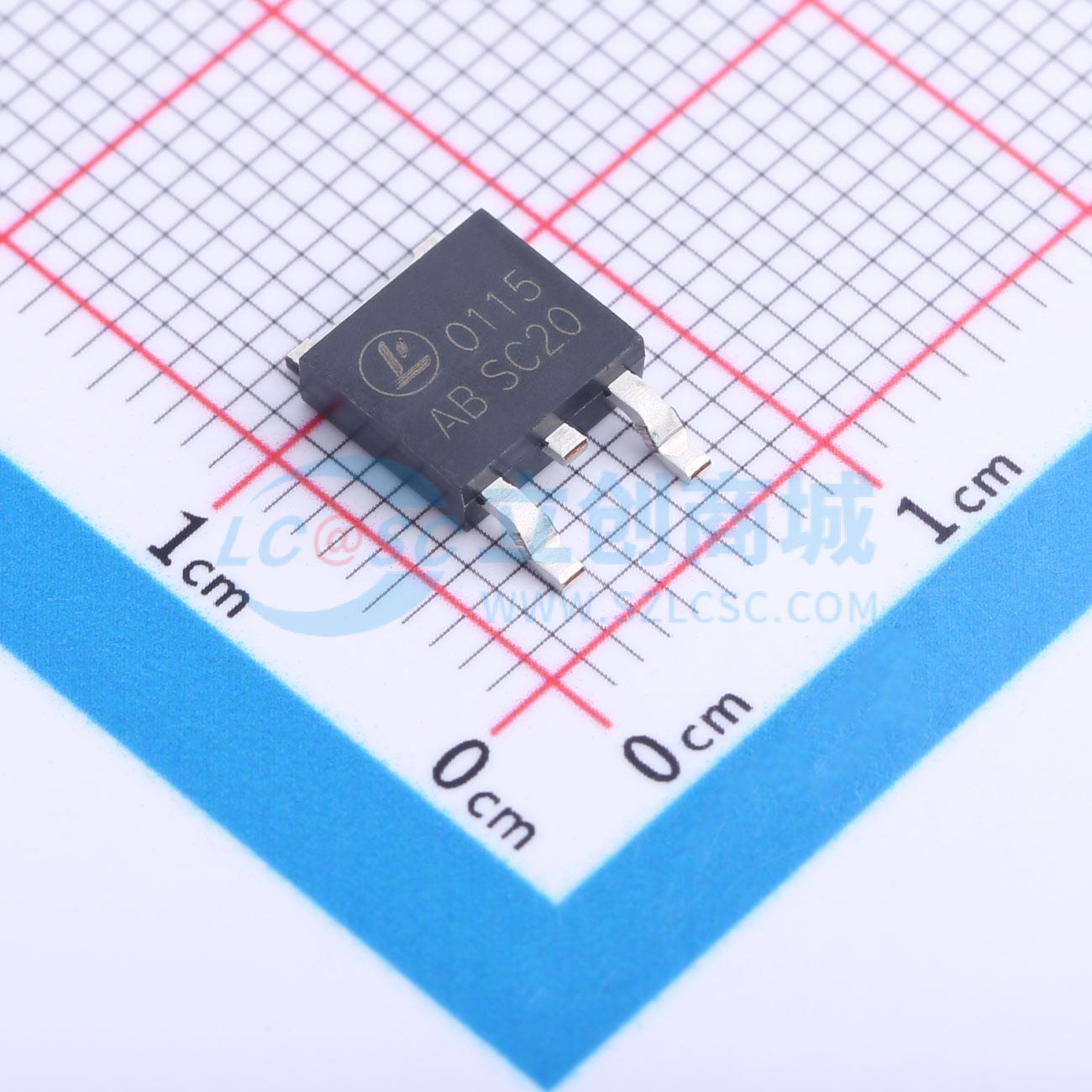

温馨提醒：图片仅供参考，商品以实物为准
TW0115SR-Y
1个N沟道 耐压:100V 电流:15.2A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 漏源电压(Vdss)：100V 连续漏极电流(Id)：15.2A 功率(Pd)：42W 导通电阻(RDS(on)@Vgs,Id)：65mΩ@10V,5A
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- TW0115SR-Y
- 商品编号
- C2903538
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15.2A | |
| 导通电阻(RDS(on)) | 100mΩ@4.5V | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19.7nC@10V | |
| 输入电容(Ciss) | 855pF@50V | |
| 反向传输电容(Crss) | 41pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 84pF |
商品概述
- 负载开关-脉冲宽度调制(PWM)
商品特性
- 漏源电压（VDS） = -30V
- 漏极电流（ID） = -4A
- 栅源电压（VGS） = -10V时的导通电阻（RDS(ON)），典型值46mΩ
- 栅源电压（VGS） = -4.5V时的导通电阻（RDS(ON)），典型值50mΩ
- 栅源电压（VGS） = -2.5V时的导通电阻（RDS(ON)），典型值63mΩ
