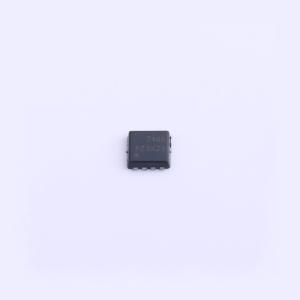

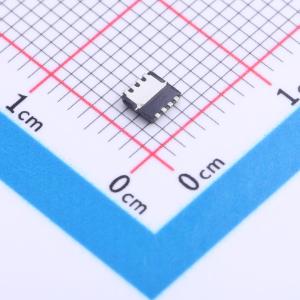

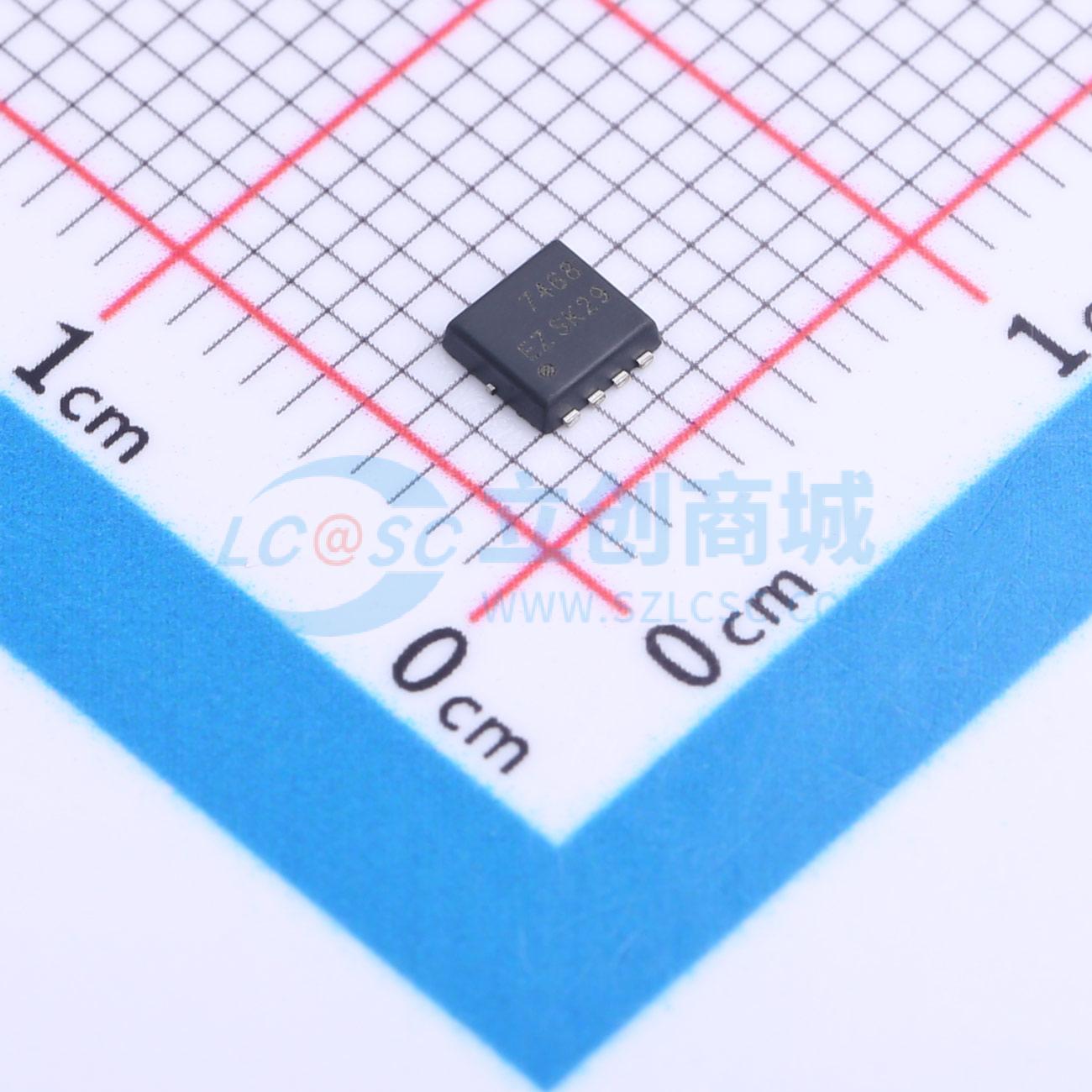

温馨提醒：图片仅供参考，商品以实物为准
TW7468FL
1个N沟道 耐压:30V 电流:12A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 漏源电压(Vdss)：30V 连续漏极电流(Id)：12A 功率(Pd)：20.5W 导通电阻(RDS(on)@Vgs,Id)：8.5mΩ@10V,20A
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- TW7468FL
- 商品编号
- C2903537
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 17mΩ@4.5V | |
| 耗散功率(Pd) | 20.5W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9nC@10V | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF |
商品概述
- 直流-直流转换-电池保护-负载开关-直流-交流逆变器
商品特性
- 漏源电压（VDS） = 30 V
- 漏极电流（ID） = 49 A
- 栅源电压（VGS） = 10 V 时的导通电阻（RDS(ON)），最大值 7 mΩ
- 栅源电压（VGS） = 4.5 V 时的导通电阻（RDS(ON)），最大值 10.8 mΩ
