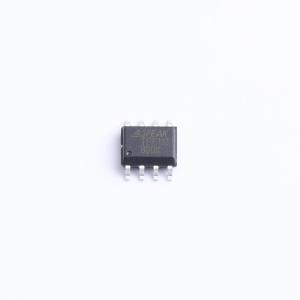

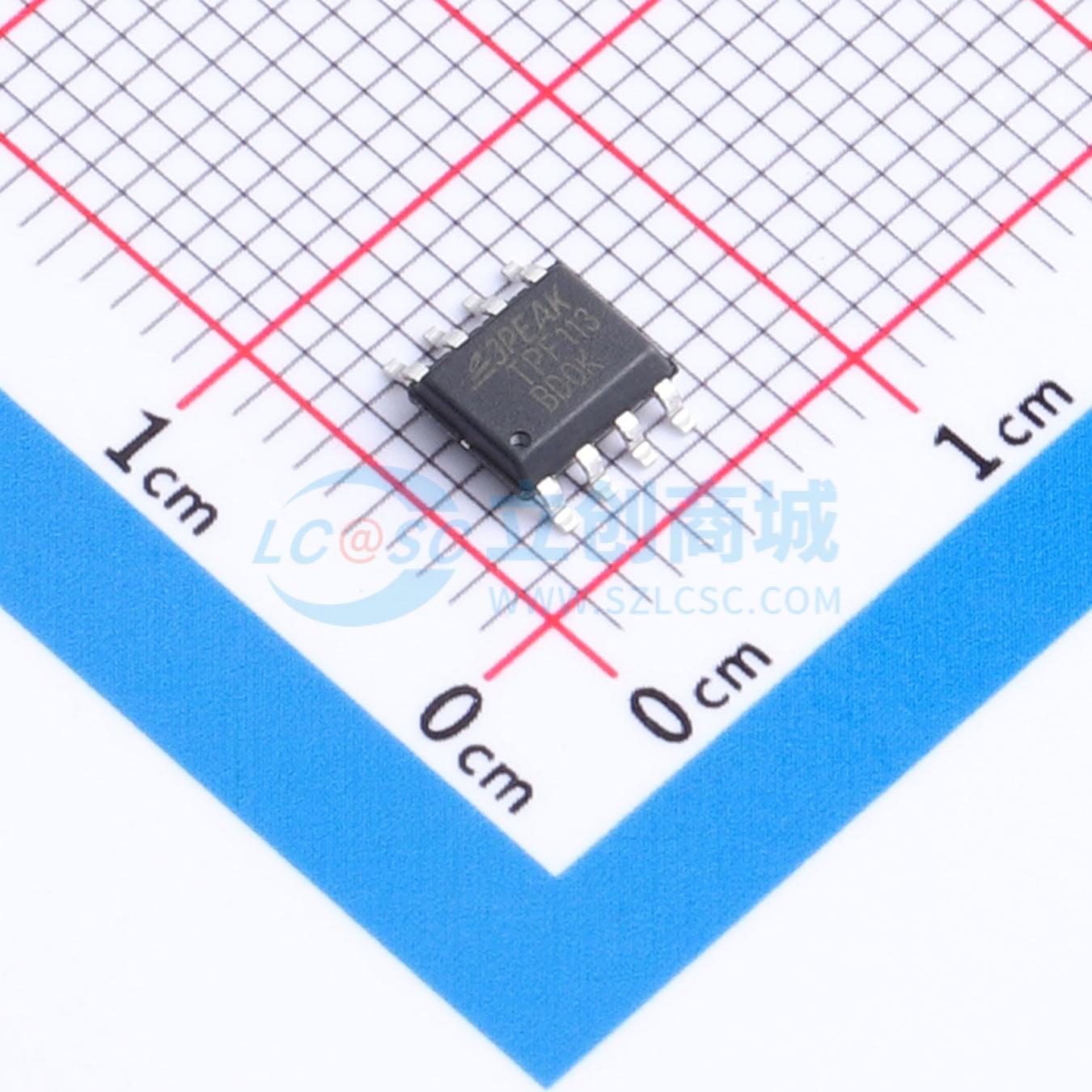

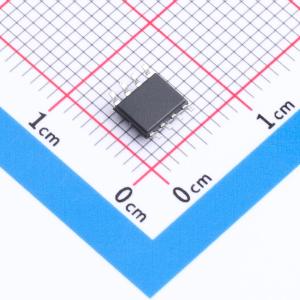

TPF113-SR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款为消费类视频设备优化的3通道重建视频滤波器。具有出色的视频性能和极低的功耗，非常适合便携式视频应用。集成3个6阶巴特沃斯滤波器，可用作DAC重建滤波器或ADC抗混叠滤波器，-3dB频率为9MHz，是包括NTSC和PAL在内的SD视频应用的理想选择。接受AC和DC耦合输入，灵活的偏置选项满足最苛刻应用的要求
品牌名称: 3PEAK(思瑞浦)
商品型号: TPF113-SR
商品编号: C2902356
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.0965克(g)

商品参数

商品概述

TPF113是一款专为消费类视频设备优化的3通道重建视频滤波器。凭借其卓越的视频性能和极低的功耗，它是便携式视频应用的绝佳选择。该器件集成了3个6阶巴特沃斯滤波器，可用作DAC重建滤波器或ADC抗混叠滤波器。其-3dB频率为9MHz，是包括NTSC和PAL在内的标清视频应用的理想选择。 TPF113支持交流和直流耦合输入，其灵活的偏置选项可满足最严苛应用的要求。集成的透明同步头钳位电路可恢复交流耦合视频信号的直流电压电平。它将CVBS、Y'或RGB信号的同步头钳位至固定的40mV。外部偏置电阻可用于恢复没有同步头的信号，如Pb'或Pr'。集成的电平移位器随后将钳位后的视频信号提升80mV，确保视频信号无失真通过。当信号为直流耦合时，电平移位器会将信号提升80mV。 TPF113可用于各类视频缓冲，增益为6dB（2V/V），并具有轨到轨输出。它在输出端支持交流和直流耦合。 TPF113设计具有卓越的ESD等级。它是保护主视频处理器芯片免受ESD或浪涌冲击的绝佳选择，例如在机顶盒等应用中。 TPF113采用单电源供电，工作电压范围宽，为+3.0V至+5.5V。其极低的3.85mA静态电流使其成为电池供电或USB供电应用的完美选择。 TPF113采用SOIC-8封装。其工作温度范围为-40°C至+85°C。

商品特性

3通道标清电视滤波器
6阶巴特沃斯低通滤波器：9MHz -3dB带宽，27MHz处衰减57.2dB
支持多种输入偏置：直流耦合时提供80mV电平移位；交流耦合时提供透明输入钳位；交流耦合时支持外部直流偏置
极低静态电流：3.85mA/通道（典型值）
压摆率：38V/µs
6dB增益（2V/V），轨到轨输出
可驱动双视频负载（75Ω）的交流或直流耦合输出
宽工作范围：+3.0V至+5.5V单电源
强大的ESD保护：HBM 8KV，CDM 2KV
提供无铅SOIC-8封装

应用领域

视频信号放大
机顶盒视频驱动
个人视频录像机、DVD播放机视频缓冲
便携式或USB供电视频设备的视频缓冲
高清电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频放大器
	放大器数	3
	滤波器阶数	6
	带宽(-3db)	9MHz
	压摆率(SR)	38V/us
	微分增益	0.4%

	属性	参数值
	微分相位	0.7deg
	工作温度	-40℃~+85℃
	单电源电压	3V~5.5V
	静态电流(Iq)	11.6mA
	功能特性	直流钳位/直流恢复；抗混叠/重建滤波器
	输出电流	-
