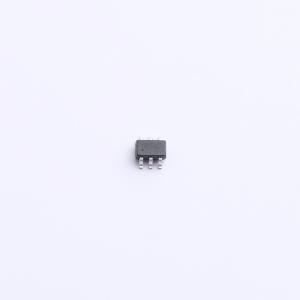

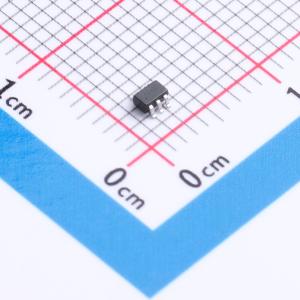

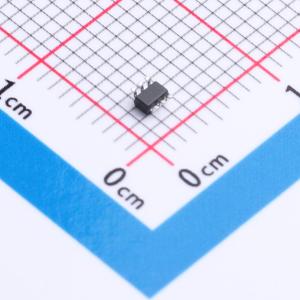

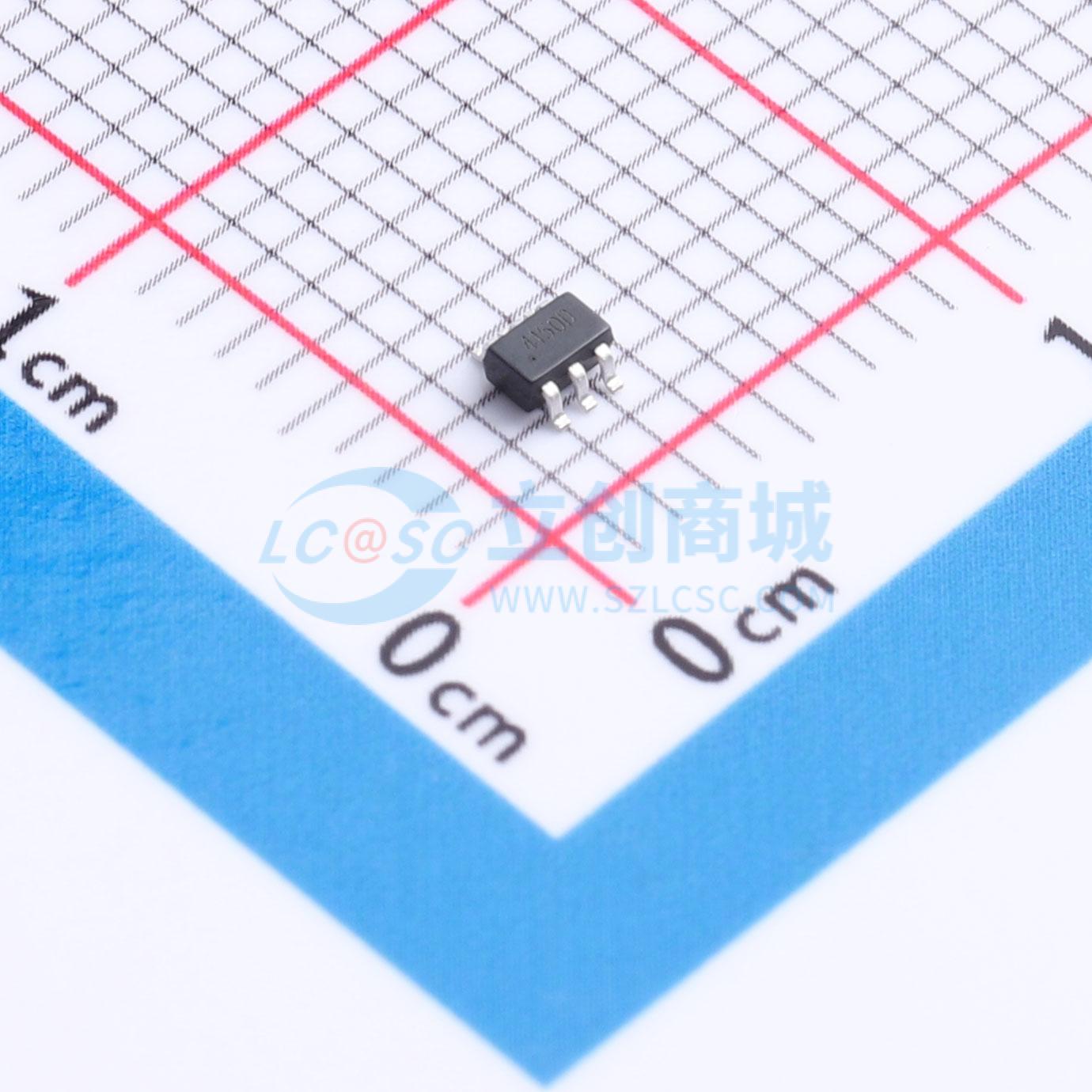

TPW4157-CR
低压1-Q SPDT模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能单刀双掷 (SPDT) 模拟开关。该器件在 4.5 V VCC 时的最大超低 RON 为 1.15 Ω，可在 1.65 V 至 5.5 V 的宽 VCC 范围内工作。即使控制电压低于 VCC 电源，也具有非常低的静态电流，这一特性非常适合便携式应用，允许与处理器通用 I/O 直接接口。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW4157-CR
- 商品编号
- C2902418
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 1.5Ω@4.5V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 40pF | |
| 导通时间(ton) | 45ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 20ns | |
| 带宽 | 100MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；ESD保护；无毛刺切换 | |
| 电荷注入 | 20pC |
商品概述
TPW4157是一款高性能单刀双掷模拟开关。该器件在4.5 V VCC下具有最大1.15 Ω的超低导通电阻，工作电压范围宽达1.65 V至5.5 V。TPW4157即使在控制电压低于VCC电源电压时也具有极低的静态电流。这一特性非常适合便携式应用，允许直接与处理器通用输入/输出接口连接。
商品特性
- 锁存性能超过JESD 78，II类标准规定的800 mA
- 电源电压：1.65 V至5.5 V
- 低导通电阻：在V S = 4.5 V时典型值为0.95 Ω
- 带宽：100 MHz
- 快速开关时间：tON = 40 ns，tOFF = 15 ns
- 先断后通开关
- 工作温度范围：-40℃至125℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 便携式仪器和移动设备
