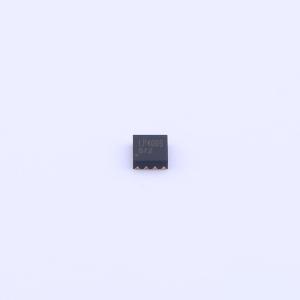

LP4069QVF

800mA单芯片锂离子和锂聚合物充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其SOT23-6/TDFN-8封装和少量外部元件使其非常适合便携式应用。无需外部感测电阻，由于内部MOSFET架构也不需要阻塞二极管。热反馈可调节充电电流，以在高功率操作或高环境温度期间限制芯片温度。充电电压固定在4.2V，充电电流可通过单个电阻进行外部ISET编程。当达到最终浮动电压后充电电流降至设定电流值的1/10时，自动终止充电周期。当移除输入电源时，自动进入低电流状态，使电池漏电流降至小于1μA。其他功能包括充电电流监测、欠压锁定、自动充电和状态引脚。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP4069QVF
商品编号: C2902420
商品封装: TDFN-8L(2x2)
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

LP4069是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其SOT23 - 6/TDFN - 8封装和较少的外部元件数量，使LP4069非常适合便携式应用。无需外部检测电阻，且由于采用内部MOSFET架构，也不需要阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部ISET编程。当达到最终浮充电压后，充电电流降至设定电流值的1/10时，LP4069会自动终止充电周期。当移除输入电源时，LP4069会自动进入低电流状态，使电池放电电流降至小于1μA。其他特性包括充电电流监测、欠压锁定、自动再充电和状态引脚。

商品特性

输入电压高达28V
输入过压保护：7V
短路保护
可编程充电电流高达800mA
电池反向电流1μA
电池反接保护
无需MOSFET、检测电阻或阻塞二极管
具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
SOT23 - 6/TDFN - 8（2*2mm）封装
符合RoHS标准且100%无铅（Pb）

应用领域

便携式媒体播放器/游戏移动电源
蓝牙应用、PDA/MID

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	800mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+85℃
	静态电流(Iq)	1uA
