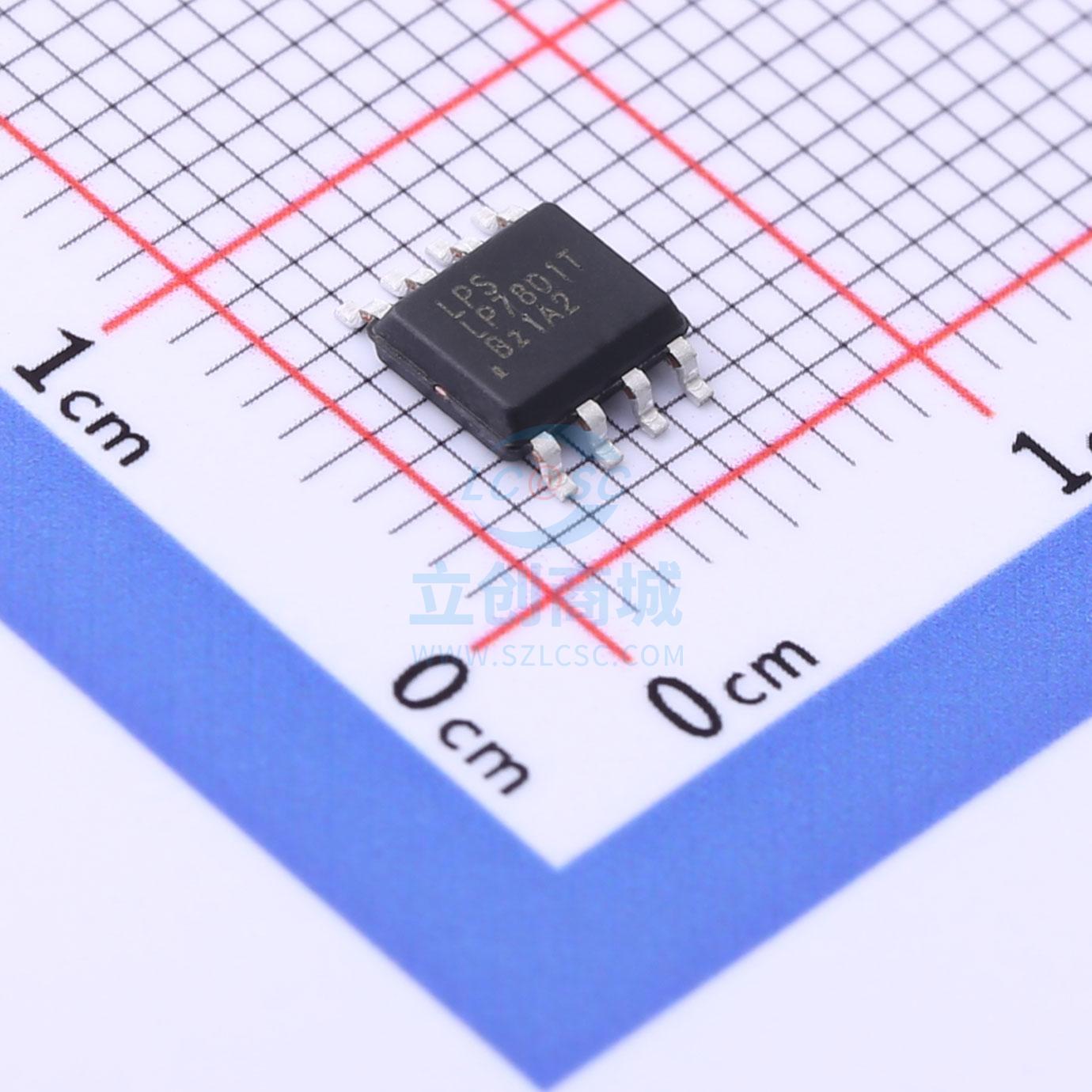

温馨提醒：图片仅供参考，商品以实物为准

LP7801TESPF

超低功耗耳机充电仓专用芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP7801TE是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、超低功耗同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A。 LP7801TE集成了充电指示、输入过压保护、电池温度检测功能及恒温度充电功能。放电部分，升压输出5.1V，负载电流能力500mA，待机功耗1μA，带EN控制功能，控制EN可完全关断输出电压，内置过流、过温保护功能，工作频率1.2MHz，支持2.2μH小电感应用。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP7801TESPF
商品编号: C2902425
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

商品概述

LP7801TE是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、超低功耗同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A。

LP7801TE集成了充电指示、输入过压保护、电池温度检测功能及恒温度充电功能。放电部分，升压输出5.1V，负载电流能力500mA，待机功耗1μA，带EN控制功能，控制EN可完全关断输出电压，内置过流、过温保护功能，工作频率1.2MHz，支持2.2μH小电感应用。针对小容量锂电池系统的应用，提供简单易用的解决方案。

LP7801TE集成了线性充电模块和同步升压放电模块，带充电状态指示灯显示，充电电流可外部设定，支持边充边放，具有过流、短路、过温等多种异常保护，可以有效保护电池及系统安全。

商品特性

1µA待机功耗
28V高输入耐压
内置7V过压保护
可编程线性充电
智能调节恒温充电
5.1V同步升压输出
1.2 MHz开关频率
95%超高升压效率
内置EN逻辑控制功能
放电模块过流、过温保护
ESOP-8封装

应用领域

TWS耳机充电仓
锂电池系统充放电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+80℃
	电池温度检测	支持
	静态电流(Iq)	1uA
